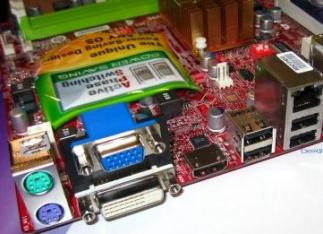

VGA输入端口

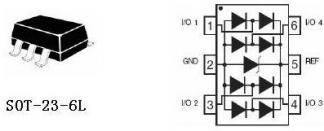

在大多数VGA输入电路设计中，通常存在两个电源：一个来自连接器的DSUB-5V引脚（其电位源自另一个VGA输出端口），另一个来自VGA输入端口自身的电源电路（系统5V）。ESDSRVLC05-4的VDD引脚直接连接到连接器的DSUB-5V引脚，以阻隔来自DSUB-5V引脚的ESD事件。

VGA输出端口的ESD设计，采用了两颗ESDSRVLC05-4器件。

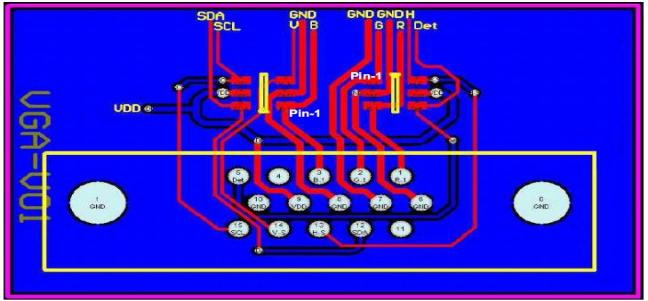

使用了两个 ESDSRVLC05-4 的 VGA 端口 PCB 布局示例
