目的：

电涌顾名思义就是超出正常工作电压的瞬间过电压，其来源分为外部来源（雷电和电网中开关操作等在电力线路上产生的过电压）和内部来源（空调、电梯、电焊机、空气压缩机和其它感应性负荷），根据统计，在美国：由于电涌给各行业造成的停产、时间的损失、设备维修、过早地更换设备等直接损失每年高达 260 亿美金，在中国，据有关统计，在保修期内出现问题的电气产品中，有 63%是由于电涌产生的。我司依据GB/T17626.5 IEC61000-4-5对浪涌（冲击）抗扰度试验，对低压直流防雷保护方案做了一些整理和测试，以供大家参考。

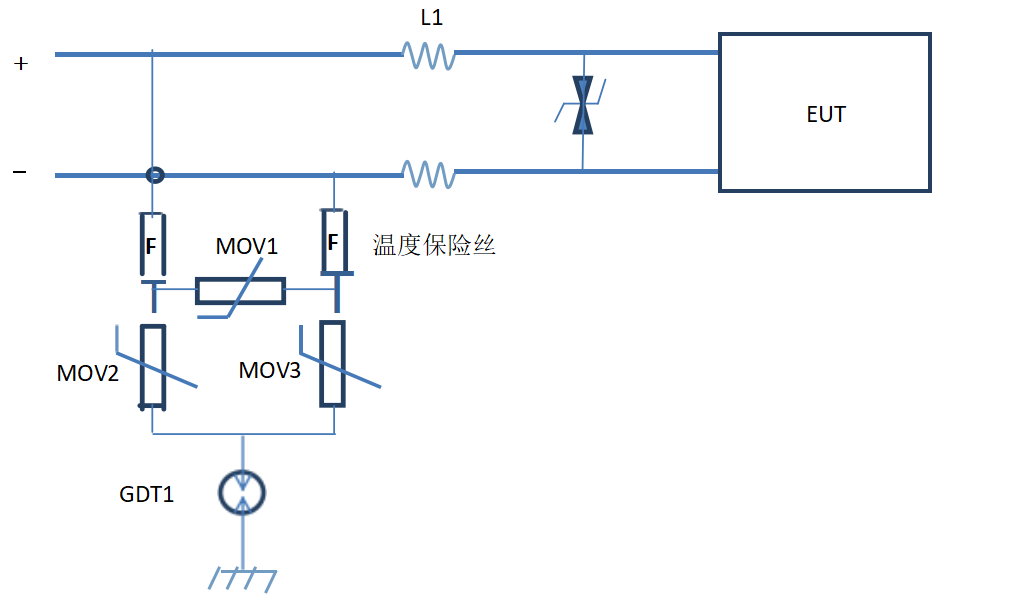

1. 通用的低压直流保护方案

特点：

压敏电阻做粗保护，TVS 做细保护，用电感或者自恢复保险丝耦合，浪涌的残压很低，温度保险丝 F 是为了让压敏电阻或者 TVS 短路失效后脱落电路，以防止短路电流过大造成火灾。

如果没有地线，可在“+”“-”间使用一个压敏 14D820K 和一个气体放电管做初级保护，中间用电感或者 PPTC 做耦合，次级使用TVS 做细保护。

以上方案满足 IEC61000-4-5 10/700US 6KV /150A，1.2/50US&8/20US6KV /3KA

根据以上方案对 24V 直流电源进行测试，浪涌电压设置为+6KV，-6KV，通过示波器查看输出如下：

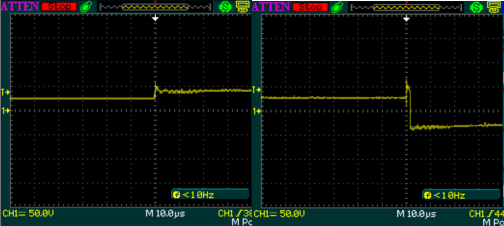

6KV 残压 -6KV 残压

可看出通过多级防护，抑制效果很好，残压很低。

一些客户需要过的浪涌等级很高，可达到 20KV 左右，如果用 TVS 则需要功率很大的，成本就比较高。如果后面 EUT 的耐压比较高，这个时候二级保护则可以使用压敏电阻，例如 24V 的系统，过 10KV 的浪涌，前面 MOV1,2,3 压敏电阻使用20D820K(或者更大的，或者几个同类型的压敏并联使用)，后面用三颗 20D680K替代 TVS1,2,3，这样做的好处是可以通过很大的浪涌电流，成本也比较低。缺点是残压很高，如下所示，用压敏替代 TVS 后 6KV 的残压可达到 100V 以上：

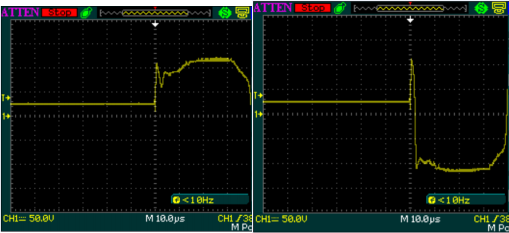

2 级压敏 6KV 残压 2 级压敏-6KV 残压

使用这种方案需要客户综合评估,如果需要过大浪涌，还需要精确限压，则需要大功率的 TVS，拥有 5KW,15KW 的 TVS。
