摘要：为了提升智能变电站电力监控系统的性能与应用效果，以电力监控系统在智能变电站中的实际应用为例，深入分析了其重要性，包括提高实时监控能力、增强安全性与稳定性以及优化运维管理等，同时探讨了其面临的系统集成难度与兼容性、数据处理与通信瓶颈、安全防护不足以及运维管理复杂等主要问题。针对这些问题，提出了完善系统集成与标准化建设、提高数据处理及通信效率、加强网络安全与信息保护、促进智能化运维管理体系建设以及采用先进人工智能与大数据技术等优化策略。实践结果表明，这些策略有助于推动智能变电站电力监控系统高效、安全、稳定运行，为电力系统的可靠供电提供有力保障，具有重要的应用价值和实践意义。

关键词：智能变电站；电力监控系统；优化策略；可靠性；安全性

0-引言

随着电力行业的快速发展，智能变电站在电力系统中的核心作用愈发显著，其电力监控系统更是确保电网安全、稳定、高效运行的关键所在。传统变电站的电力监控系统已难以适应当前电力需求的增长以及智能化电网的建设标准。智能变电站电力监控系统凭借其先进的技术优势，能够实现对电力系统的精准实时监测与有效控制，为提升电力系统的安全性与稳定性提供了新的解决方案。然而，其在发展过程中也面临着诸多挑战，如系统集成复杂、数据处理和通信压力大、安全防护薄弱以及运维管理难度高等，这些问题严重制约了智能变电站电力监控系统优势的充分发挥。因此，深入探讨智能变电站电力监控系统的应用策略，制定有效的优化措施，对于推动电力行业智能化，确保电力供应的可靠性，具有重要的现实意义。

一 智能变电站电力监控系统的重要性

1.1 提高电力系统的实时监控能力

智能变电站配备了大量高精度的智能传感器，这些传感器能够高频采集电力设备的运行参数，如电压、电流、功率等，并将数据实时传输至监控系统。相较于传统变电站，其数据采集范围更为广泛，不仅涵盖一次设备，还包括二次设备的状态信息，从而实现对电力系统的全方位、无死角实时监测。借助高速通信网络，监控系统能高效处理这些海量数据，准确反映电力系统的实时运行状态，帮助运维人员及时发现设备的异常和潜在故障，从而迅速采取相应措施，将故障影响降至最低，显著提高电力系统运行的可靠性和安全性，保障电力供应的连续性和稳定性，满足现代社会对高质量电力的需求。

1.2 增强电力系统的安全性与稳定性

智能变电站电力监控系统通过实时监测电力系统的运行状况，能够及时发现并预警潜在的安全风险。例如，当系统检测到某条输电线路出现过载、短路或者设备温度异常升高等情况时，会立即发出警报并准确定位故障点，为抢修人员提供详细的故障信息，便于其快速进行修复，避免故障进一步扩大，从而保障整个电力系统的安全稳定运行。同时，智能变电站具备自动控制功能，故障发生时，能够根据预设策略快速隔离故障区域，并调整系统的运行方式，实现故障的快速自愈，减少停电时间和范围，提升电力系统应对突发状况的能力，降低大面积停电事故发生的概率，为社会经济的正常运转提供坚实的电力保障，有力推动电力行业的可持续发展。

1.3 优化电力系统的运维管理

智能变电站的电力监控系统为运维管理带来了革命性的变革。通过对电力设备运行数据的长期积累和深入分析，可建立设备健康状态评估模型，精准预测设备故障发生概率和剩余使用寿命，实现从传统的定期检修向基于设备状态的预知性维护转变。这不仅能避免过度检修造成的人力、物力浪费，还能及时发现设备潜在的问题，提前安排检修计划，降低设备突发故障的风险，提高设备的利用率和可靠性。此外，监控系统还可以优化运维流程，实现任务的智能分配和远程指导，提高运维效率和质量，同时降低运维成本，提升电力企业的经济效益和市场竞争力，为电力系统的高效运维提供有力保障，推动电力行业向智能化、精细化管理方向发展。

二 智能变电站电力监控系统面临的主要问题

2.1 系统集成难度与兼容性问题

智能变电站电力监控系统集成了众多不同厂家、不同型号的设备与软件，如智能一次设备、二次保护装置、测控单元以及各类监控软件平台等。这些设备和软件在设计时往往遵循各自的标准和规范，缺乏统一的集成架构和接口标准，导致在系统集成过程中，设备间的通信协议难以兼容，数据交互不畅，信息无法实现无缝共享。例如，部分智能设备采用私有通信协议，与监控系统的通用协议不匹配，需要进行复杂的协议转换和适配工作。这不仅会增加系统集成的工作量和难度，还可能会引入数据传输错误和延迟，影响监控系统的整体性能和稳定性。此外，随着电力技术的更新迭代，新设备与旧系统的兼容性问题日益突出，进一步增加系统集成的复杂性，制约其功能的充分发挥和智能化优势的体现。

2.2 数据处理与通信瓶颈问题

智能变电站产生的数据量呈指数级增长，包括海量的实时运行数据、设备状态监测数据以及故障录波数据等，这些数据需要快速处理和传输。然而，当前的电力监控系统在数据处理能力和通信带宽方面存在明显瓶颈。一方面，数据处理中心的硬件配置可能无法满足大数据量的实时计算需求，数据处理算法的效率也有待提升，从而导致数据处理延迟，无法及时为运维人员提供准确有效的决策支持信息。另一方面，通信网络的带宽有限，在数据传输高峰时段，一旦电力系统发生故障，大量数据将同时涌向监控中心，容易造成网络拥塞，导致数据传输出现丢包、延迟甚至中断，严重影响监控系统对电力系统实时状态的掌握和故障的快速处理能力。此外，通信网络的可靠性也存在一定问题，恶劣天气、电磁干扰等因素可能会导致通信故障，进一步削弱电力监控系统的数据传输能力，给电力系统的安全稳定运行带来潜在风险。

2.3 系统安全与防护措施不足

智能变电站电力监控系统连接着电力生产的各个环节，一旦遭受网络攻击，可能引发严重的电力安全事故，影响社会的正常运转。然而，目前系统的安全与防护措施还存在诸多不足。首先，网络边界防护较为薄弱，外部网络与变电站内部网络之间的隔离不够严格，存在非法入侵的风险。例如，一些变电站的防火墙配置不够完善，无法有效抵御新型网络攻击手段，如高级持续性威胁（APT）攻击。其次，系统内部的安全认证机制不够健全，用户身份验证和权限管理存在漏洞，容易发生内部人员误操作或恶意篡改数据等情况，影响系统的正常运行和数据的真实性。再次，对于数据的加密传输和存储不够重视，敏感信息在传输和存储过程中可能被窃取或篡改，危及电力系统的安全。最后，安全防护技术的更新滞后于网络攻击手段的发展，缺乏针对新型安全威胁的有效监测和预警能力，这使得智能变电站电力监控系统在面对日益复杂的网络安全环境时显得力不从心，难以保障电力系统的信息安全和稳定运行。

2.4 运维管理系统复杂性增加

智能变电站的高度智能化和自动化使得运维管理系统的复杂度大幅提升。一方面，智能设备种类繁多，技术更新换代快，运维人员需要掌握多种不同设备的操作和维护技能，这对其专业素养提出了更高要求。例如，新型智能二次设备的软件配置和调试方法相较于传统设备更为复杂，运维人员需要花费更多的时间和精力去学习和适应[2]。另一方面，运维管理流程也变得更加繁琐，涉及设备状态监测、数据分析、故障诊断、检修计划制定以及远程操作等多个环节，各环节之间的协同配合难度较大。而且，随着智能变电站规模的不断扩大，运维管理的范围也相应扩大，如何实现对多个变电站的集中化、高效化运维成为一个难题。此外，运维管理系统中的各类软件平台和工具也面临兼容性和易用性问题，导致运维人员在实际操作中可能会遇到各种困难，影响运维工作的效率和质量，增加运维管理的成本和风险，不利于智能变电站电力监控系统的长期稳定运行和可持续发展。

三 基于智能变电站的电力监控系统优化策略

3.1 完善系统集成与标准化建设

为有效解决智能变电站电力监控系统的集成难度与兼容性问题，应大力推进系统集成与标准化建设。首先，制定统一的系统架构标准，明确各设备和子系统在整个监控体系中的功能定位与接口规范，确保不同厂家的设备能够无缝对接、协同工作[3]。其次，建立完善的设备认证体系，确保只有符合标准的设备才能进入市场并应用于智能变电站，从源头上保障系统的兼容性。在项目实施过程中，应强化系统集成商的主导作用，统一调配各方资源，对设备选型、安装调试、联调联试等各环节进行全程管控，确保整个电力监控系统的集成质量和稳定性，形成一个有机统一、高效协同的整体，充分发挥智能变电站的优势，提升电力系统的运行效率和管理水平，为电力供应的可靠性和稳定性奠定坚实的基础。

3.2 提高数据处理能力与通信效率

针对数据处理与通信瓶颈问题，一方面，需对电力监控系统的数据处理中心进行硬件升级，引入高性能的服务器集群、分布式存储系统以及先进的并行计算技术，大幅提升数据处理能力，确保能够快速处理海量的电力数据。同时，优化数据处理算法，采用数据挖掘、机器学习等技术对实时运行数据、设备状态监测数据等进行深度分析，提取有价值的信息，为运维决策提供精准支持。另一方面，需加强通信网络建设，拓宽通信带宽，采用光纤通信等高速稳定的传输技术构建冗余通信链路，提高网络的可靠性和抗干扰能力[4]。例如，在变电站内部部署高速工业以太网，实现数据的快速传输，并通过优化网络拓扑结构和路由策略，减少数据传输延迟和拥塞。此外，利用无线通信技术作为补充，实现对偏远设备或临时监测点的数据采集与传输，扩大通信网络覆盖范围，确保电力监控系统能够实时、准确地获取和传输各类数据，增强对电力系统运行状态的掌控能力，保障电力系统的安全稳定运行。

3.3 加强网络安全与信息保护

鉴于智能变电站电力监控系统面临的严峻网络安全形势，应构建全方位、多层次的网络安全防护体系。在网络边界防护方面，需部署高性能的防火墙、入侵检测系统（IDS）和入侵防御系统（IPS），对外部网络与变电站内部网络之间的流量进行严格监控和过滤，阻止非法网络访问和攻击行为。例如，采用基于深度包检测（DPI）技术的防火墙，以便有效识别和拦截各类已知和未知的网络攻击，包括分布式拒绝服务攻击（DDoS）、SQL注入攻击等。同时，还应完善系统内部的安全认证机制，采用多因素身份验证（MFA）技术，如通过密码、指纹识别、动态令牌等相结合的方式，对用户身份进行严格验证，确保只有合法授权的用户才能访问系统，并根据用户角色和职责分配相应的权限，限制其操作权限，防止内部人员的误操作和恶意行为。对于数据的加密传输和存储，采用AES、RSA等先进加密算法对敏感信息进行加密处理，确保数据在传输和存储过程中的保密性和完整性。此外，还应建立网络安全监测与应急响应机制，实时监测系统的安全状态，及时发现并处理安全事件，定期进行安全漏洞扫描和修复，不断升级安全防护技术和策略，以应对日益复杂多变的网络安全威胁，保障电力监控系统的信息安全和稳定运行。

3.4 促进智能化运维管理体系建设

为应对智能变电站运维管理系统复杂性增加的问题，应着力促进智能化运维管理体系的建设。首先，应搭建统一的运维管理平台，整合设备状态监测、数据分析、故障诊断、检修计划制定以及远程操作等功能模块，实现运维工作的流程化、标准化和信息化管理。通过该平台，运维人员能够实时获取设备的运行状态信息，利用大数据分析和人工智能技术精准预测和快速诊断设备故障，提前制定科学合理的检修计划，减少设备突发故障导致的停电事故。例如，基于设备的历史运行数据和实时监测数据，建立设备健康状态评估模型，利用机器学习算法对设备故障进行早期预警，为运维人员提供及时准确的决策支持[2]。其次，应加强运维人员的培训与技术提升，制定针对性的培训计划，使其熟悉智能变电站各类设备的操作和维护技术，掌握先进的运维管理理念和方法，建立一支高素质、专业化的运维队伍。此外，还应利用虚拟现实（VR）、增强现实（AR）等技术为运维人员提供远程协助和可视化操作指导，提高运维工作的效率和质量，确保智能变电站电力监控系统的长期稳定可靠运行，提升电力企业的运维管理水平和市场竞争力。

3.5 采用先进的人工智能与大数据技术

在智能变电站电力监控系统中融入先进的人工智能与大数据技术，能够显著提升系统的性能和智能化水平。应利用大数据技术对海量的电力数据进行高效存储、管理和分析，挖掘数据背后的潜在规律和关联，为电力系统的运行优化、故障预测和设备维护提供有力支持。例如，通过对历史运行数据进行深入分析，建立负荷预测模型，准确预测电力负荷的变化趋势，为发电计划制定和电网调度提供依据，提高电力系统的运行效率和经济性。同时，应运用人工智能技术中的机器学习、深度学习算法，实现对电力设备故障的自动诊断和智能预警。通过对大量故障样本进行学习和训练，模型能够准确识别设备的异常运行状态，并及时发出警报，帮助运维人员快速定位故障并判断故障原因，从而采取有效的解决措施，缩短停电时间，提高电力系统的可靠性和稳定性。此外，利用人工智能技术还可以优化调整电力监控系统的控制策略，实现对电力设备的智能调节和运行优化，进一步提升电力系统的整体性能，促进智能变电站向更加智能化、自动化方向发展，为电力行业的转型升级提供坚实的技术支撑，满足社会对高质量电力的需求。

4.1方案综述

Acrel-1000变电站综合自动化监控系统在逻辑功能上由站控层、间隔层二层设备组成，并用分层、开放式网络系统实现连接。站控层设备包括监控主机，提供站内运行的人机联系界面，实现管理控制间隔层设备等功能，形成全站监控，并与远方监控、调度通信；间隔层由若干个二次子系统组成，在站控层及站控层网络失效的情况下，仍能独立完成间隔层设备的就地监控功能。

针对工程具体情况，设计方案具有高可靠性，易于扩充和友好的人机界面，性能价格比优越，监控系统由站控层和间隔层两部分组成，采用分层分布式网络结构，站控层网络采用TCP/IP协议的以太网。站控层网络采用单网双机热备配置。

4.2应用场所

适用于公共建筑、工业建筑、居住建筑等各行业35kV以下电压等级的用户端配、用电系统运行监视和控制管理。

4.3系统结构

4.4、系统功能

4.4.1 实时监测

Acrel-1000变电站综合自动化系统，以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警等信号。

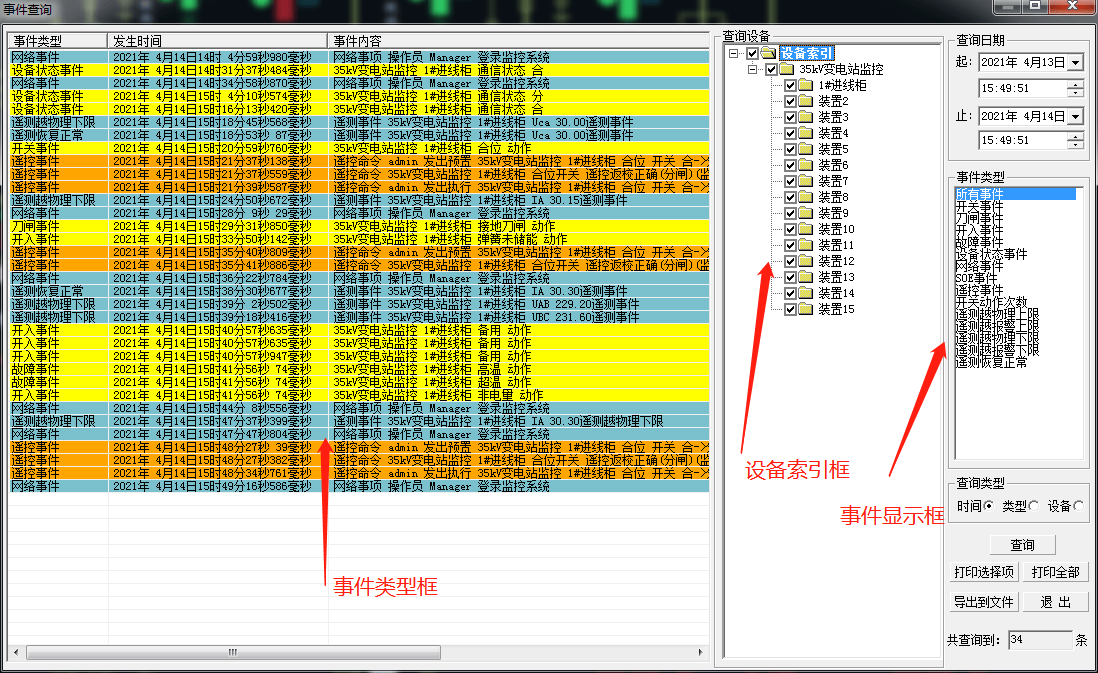

4.4.2 报警处理

监控系统具有事故报警功能。事故报警包括非正常操作引起的断路器跳闸和保护装置动作信号；预告报警包括一般设备变位、状态异常信息、模拟量或温度量越限等。

1） 事故报警。事故状态方式时，事故报警立即发出音响报警（报警音量任意调节），操作员工作站的显示画面上用颜色改变并闪烁表示该设备变位，同时弹窗显示红色报警条文，报警分为实时报警和历史报警，历史报警条文具备选择查询并打印的功能。

事故报警通过手动，每次确认一次报警。报警一旦确认，声音、闪光即停止。

次事故报警发生阶段，允许下一个报警信号进入，即次报警不覆盖上一次的报警内容。报警处理具备在主计算机上予以定义或退出的功能。

2） 对每一测量值（包括计算量值），由用户序列设置四种规定的运行限值（物理下限、告警下限、告警上限、物理上限），分别定义作为预告报警和事故报警。

3） 开关事故跳闸到该次数或开关拉闸到该次数，推出报警信息，提示用户检修。

3）报警方式。

报警方式具有多种表现形式，包括弹窗、画面闪烁、声光报警器、语音、短信、电话等但不限于以上几种方式，用户根据自己的需要添加或修改报警信息。

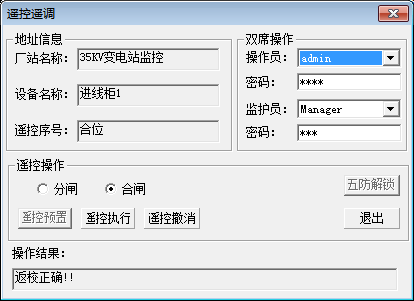

4.4.3 调节与控制

操作员对需要控制的电气设备进行控制操作。监控系统具有操作监护功能，允许监护人员在操作员工作站上实施监护，避免误操作。

操作控制分为四级：

第一级控制，设备就地检修控制。具有优先级的控制权。当操作人员将就地设备的远方/就地切换开关放在就地位置时，将闭锁所有其他控制功能，只进行现场操作。

第二级控制，间隔层后备控制。其与第三级控制的切换在间隔层完成。

第三级控制，站控层控制。该级控制在操作员工作站上完成，具有远方/站控层的切换。

第四级控制，远方控制，优先级。

原则上间隔层控制和设备就地控制作为后备操作或检修操作手段。为防止误操作，在任何控制方式下都需采用分步操作，即选择、返校、执行，并在站级层设置操作员、监护员口令及线路代码，以确保操作的安全性和正确性。对任何操作方式，保证只有在上一次操作步骤完成后，才进行下一步操作。同一时间只允许一种控制方式。

纳入控制的设备有：35kV及以下断路器；35kV及以下隔离开关及带电动机构的接地开关；站用电380V断路器；主变压器分接头；继电保护装置的远方复归及远方投退连接片。

3）定时控制。操作员对需要控制的电气设备进行定时控制操作，设定启动和关闭时间，完成定时控制。

4） 监控系统的控制输出。控制输出的接点为无源接点，接点的容量对直流为110V（220V）、5A，对交流为220V、5A。

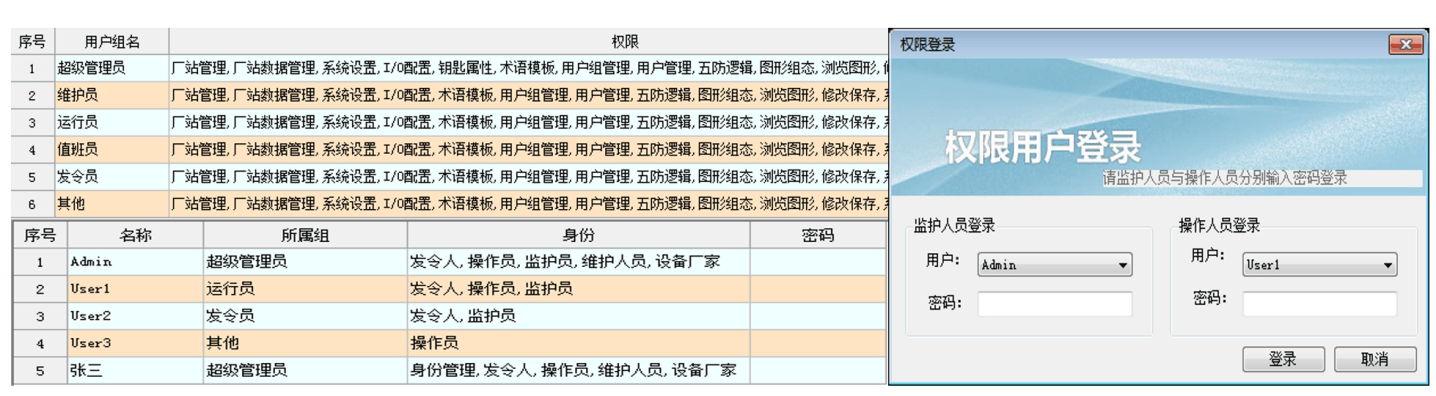

4.4.4 用户权限管理

系统设置了用户权限管理功能，通过用户权限管理能够防止未经授权的操作系统可以定义不同操作权限的权限组（如管理员、维护员、值班员组等），在每个权限组里添加用户名和密码，为系统运行、维护、管理提供可靠的安全保障。

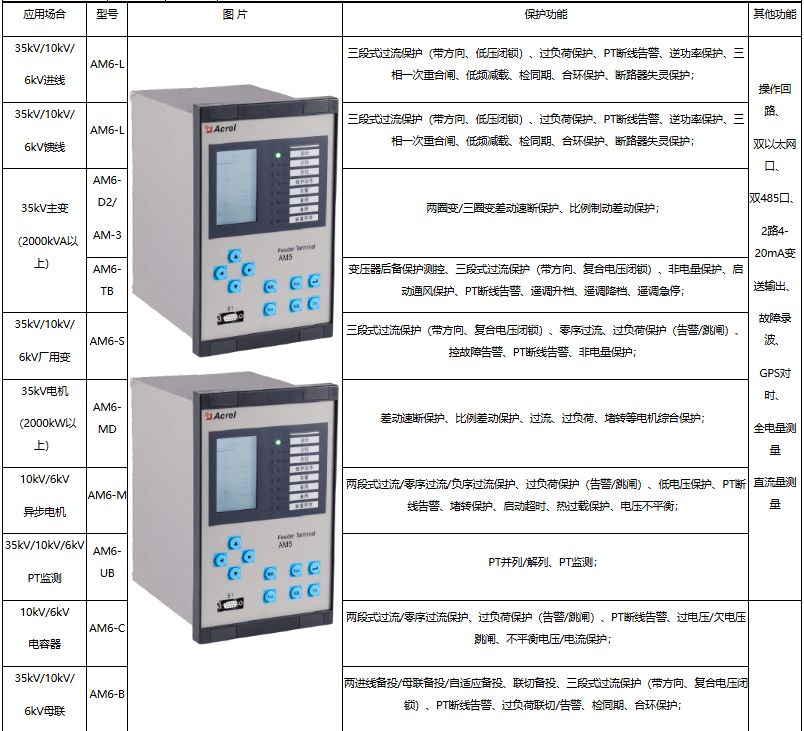

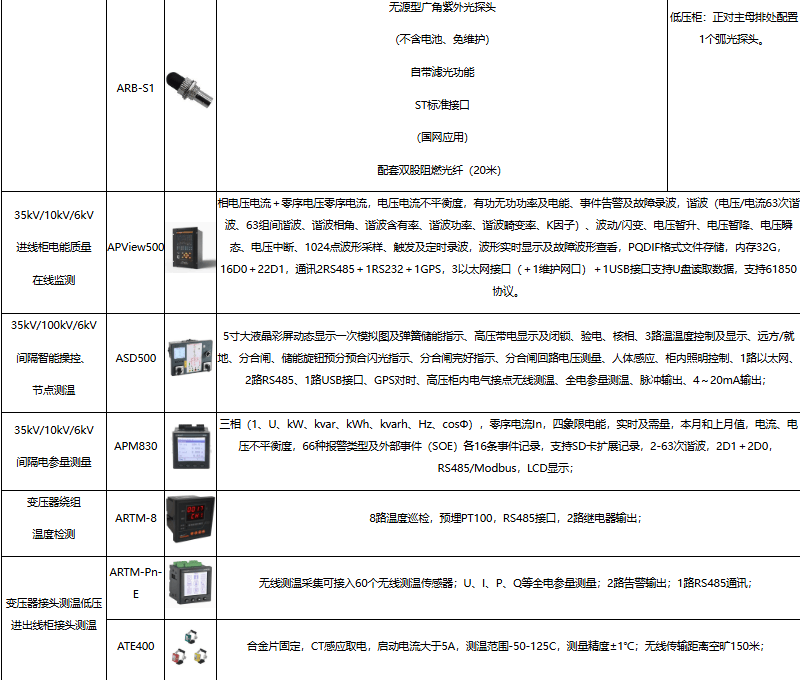

4.5系统硬件配置

五 结语

人工智能技术为此提供了可能的解决方案。本文阐述了人工智能在变电站中的关键应用，包括设备状态监测、故障预测、智能决策等。未来，还需要持续加强算法研究，以适应变电站的实际需求;构建高质量的数据集，为模型训练提供支持;深入开展示范工程，验证技术成果。随着5G、大数据、云计算等新技术的发展，人工智能必将支持变电站实现更高水平的自动化、智能化、精细化管理，保障电网高效稳定运行。推进变电站智能化，建设智慧电网，需要多方共同努力与不懈探索。

参考文献

[1]刘黎,何文林,刘岩,等.输变电设备状态在线监测与故障诊断系统分析软件设计[J].计算机系统应用,2011,20(08):27-32.

[2]高强,程大伟,耿宝宏,等.输变电设备状态监测高级应用系统研究[J].电力信息与通信技术,2014,12(08):87-92.

[3]谢善益,杨强,梁成辉,等.输变电设备远程诊断信息平台中的统一状态监测模型研究[J].电力系统保护与控制,2014,42(11):86-91.

[4]陈斯雅.智能输变电设备状态评估诊断专家系统和可视化监测软件开发[D].上海：上海交通大学,2013.

[5]马之骏.变电设备在线监测与诊断系统的研究[D].河北：华北电力大学,2015.

[6]曹敏,黄星,周年荣,等.输变电设备物联网关键技术[M].北京：机械工业出版社:2019.

[7]李晶，吕占彪，许静静，张蔚然.智能变电站综合自动化系统中的状态监测与诊断技术分析,1674-2583(2024)09-0184-02

[8]安科瑞企业微电网设计与应用手册.2022.05版

作者简介

王晓昭，女，现任职于安科瑞电气股份有限公司，主要从事自动化综合变电站监控系统的研究与应用，18702112137
