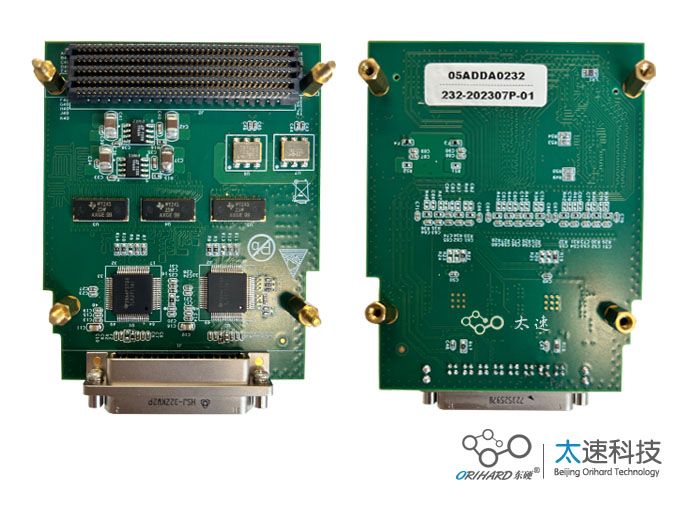

基于FMC的2收2发TLK2711子卡

一、板卡概述

      TLK2711 是千兆位收发器，专用于超高速双向点对点数据传输系统。TLK2711与时钟芯片SI5338相结合支持1.6Gbps至2.5Gbps的有效串行接口速度，可提供高达 2Gbps的数据带宽。板卡包含2路TLK2711，实现2收2发 。

二、技术规格

●  电源供电:FMC底板3.3V

●  产品功耗:<1W:具体与实际工程有关

●  外形尺寸:标准FMC结构，69 x76.5mm

●  对外接口:FMC-LPC, 视频口 HDBNC-J-P-GN-RA-BH2。黑色单机，同轴连接器（Molex厂家的 734151002， MMCX）

●  工作温度:-20℃--70℃

●  存储温度:-40℃--80℃

●  散热方式:风冷散热

●  千兆位收发器

●  通过约 50Ω的控制阻抗介质针对点对点基带数据传输提供高

●  双向2通道

●  串行传输速率为1.6Gbps 至2.5Gbps

●  晶振支持输出80MHZ-135MHZ

●  串行输出增加驱动器，输入增加均衡器

●  支持片内 8B/10B 编码解码，芯片自带逗点检查功能(进行数据同步)

三、硬件扩展应用

 支持公司板卡 274 （1.8V），636（3.3V），136（3.3V）IO扩展应用。
