VK36N10I具有10个触摸按键,可用来检测外部触摸按键上人 手的触摸动作。该芯片具有较高的集成度，仅需极少的外部 组件便可实现触摸按键的检测。

提供了I2C输出功能，1个INT中断输出脚,输出低电平有效。 芯片内部采用特殊的集成电路，具有高电源电压抑制比，可 减少按键检测错误的发生，此特性保证在不利环境条件的应 用中芯片仍具有很高的可靠性。

此触摸芯片具有自动校准功能，低待机电流，抗电压波动等 特性，为各种触摸按键+I2C输出的应用提供了一种简单而又 有效的实现方法。 C178-34

• 工作电压 2.2-5.5V

• 待机电流10μA/3.0V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 触摸输出响应时间：工作模式 48mS ，待机模式160mS

• 输出低有效

• I2C输出+INT中断脚

• 支持多键同时触摸

• 防呆功能，有效键最长输出时间：13S

• 无键触摸4S进入待机模式

• 通过CS脚接对地电容调节整体灵敏度(1-47nF）

• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）.

• 上电0.3S内为稳定时间，禁止触摸

• 上电后无触摸时，环境变化自动校准基准值

•  许鑫13632814412-Q2885157526

• 抗电压波动，抗干扰性能好

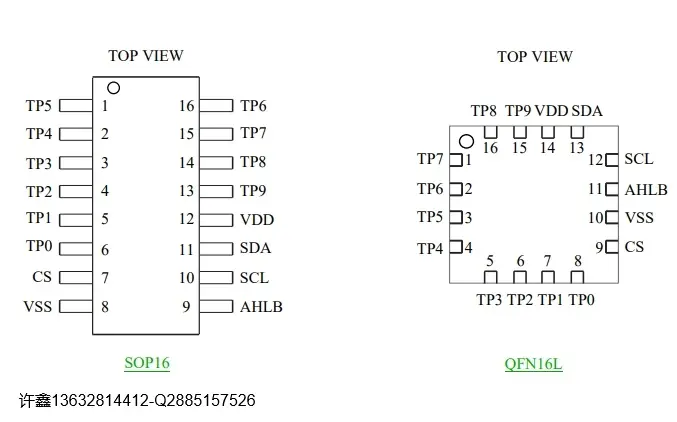

• 封装

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)

高抗干扰/抗噪MTP触控IC-IIC输出系列：

VK36N4I      工作电压/待机电流：2.2V-5.5V/10μA(3V)       感应通道数：4      输出方式：I2C输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16

VK36N5I      工作电压/待机电流：2.2V-5.5V/10μA(3V)       感应通道数：5      输出方式：I2C输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16

VK36N6I      工作电压/待机电流：2.2V-5.5V/10μA(3V)       感应通道数：6      输出方式：I2C输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16

VK36N7I      工作电压/待机电流：2.2V-5.5V/10μA(3V)       感应通道数：7      输出方式：I2C输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16

VK36N8I      工作电压/待机电流：2.2V-5.5V/10μA(3V)       感应通道数：8      输出方式：I2C输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16

VK36N9I      工作电压/待机电流：2.2V-5.5V/10μA(3V)       感应通道数：9      输出方式：I2C输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16

VK36N10I    工作电压/待机电流：2.2V-5.5V/10μA(3V)       感应通道数：10     输出方式：I2C输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16

(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)

注：具体参数请以最新PDF为准，型号众多未能一一介绍，欢迎索取PDF/样品。
