• 工作电压 3.0-5.5V

• 内置RC振荡器

• 16个SEG脚，8个GRID脚

• 许鑫13632814412-Q2885157526

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 最大支持8×4矩阵按键（按键/显示复用需硬件电路配合）

• 4线串行接口

• 8级整体亮度可调

• 内置显示RAM为16x8位

• 内置上电复位电路

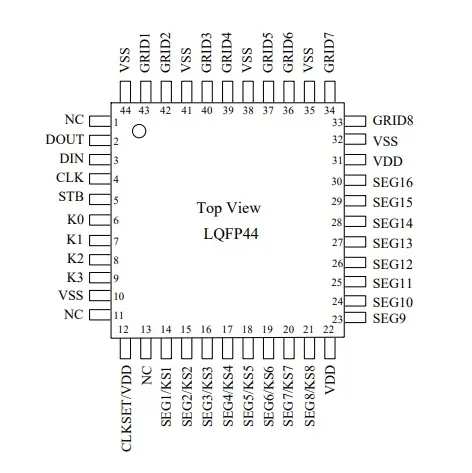

• 封装 LQFP44(10.0mm×10.0mm PP=0.8mm)

VK1629是一种带键盘扫描接口的数码管或点阵LED驱动控制 专用芯片，内部集成有4线串行接口、数据锁存器、LED 驱 动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴 极，可支持16SEGx8GRID的点阵LED显示面板，最大支持 8x4按键矩阵。适用于冰箱、空调、家庭影院等产品的高段位 显示屏驱动。采用LQFP44的封装形式。 C188-18

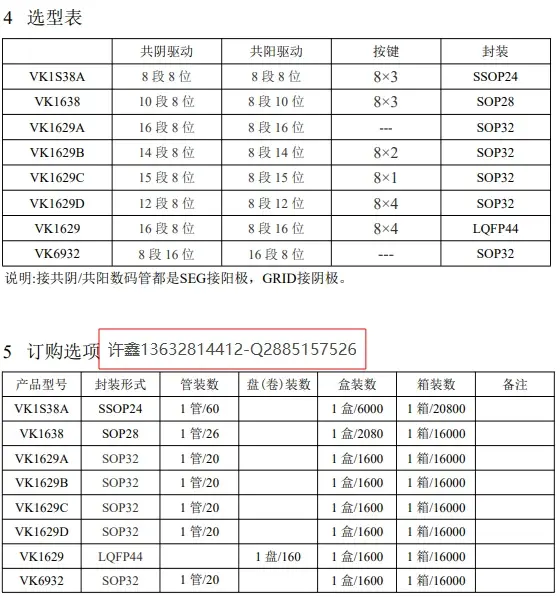

VK1629   3.0～5.5V  驱动点阵：128 共阴驱动：16段8位  共阳驱动：8段16位  通讯接口：CLK/STB/DIN/DOUT静态电流/待机电流：＜5mA/--  按键：8*4  封装：LQFP44(QFP44正方形)；  抗干扰能力强

VK1629A  3.0～5.5V   驱动点阵：128    共阴驱动：16段8位   共阳驱动：8段16位  通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/--         按键：---  封装：SOP32            抗干扰能力强

VK1629B  3.0～5.5V   驱动点阵：112    共阴驱动：14段8位   共阳驱动：8段14位  通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/--         按键：8*2  封装：SOP32            抗干扰能力强

VK1629C  3.0～5.5V   驱动点阵：120    共阴驱动：15段8位   共阳驱动：8段15位  通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/--         按键：8*1  封装：SOP32            抗干扰能力强

VK1629D  3.0～5.5V   驱动点阵：96     共阴驱动：12段8位   共阳驱动：8段12位  通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/--         按键：8*4  封装：SOP32            抗干扰能力强
