一、仪器的振动试验根据产品使用环境分组

Ⅰ组：通常对环境条件要求严格的情况下所使用的仪器。如在设有空调设备的可控环境，允许收到轻微的震动。计量用的仪器可列入本组。

Ⅱ组：通常指对环境条件要求不严格的情况下所使用的仪器，如在具有保温供暖及通风的室内环境。使用中允许受到一般的振动与冲击。

Ⅲ组：通常指在环境条件较为恶劣时所使用的仪器，如在室外环境、有大量热源的高温环境、无保温条件的低温环境、有摇动、颠震和冲击的车辆或船舶舱室内等。如便携式仪器等。

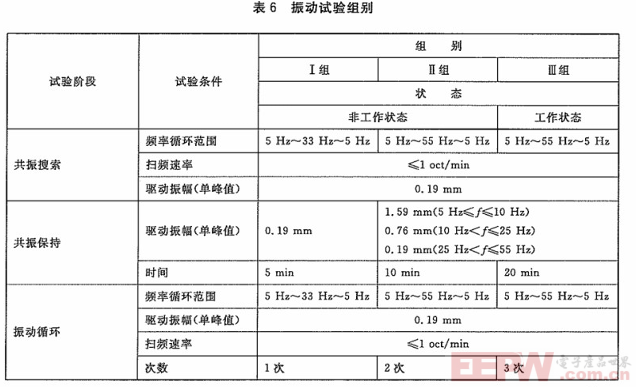

二、试验要求

三、试验方法

1、固定受试产品时，应模拟产品正常工作时的位置紧固在振动试验台面上，需要刚性连接到振动试验台面的重心区域。

2、应避免装配的夹具的不合理造成振动试验过程中的放大量级或产生自身共振的现象发生。

3、当需要观察机内共振部位和测量其振幅时，允许去除外壳或卸掉盖板。

4、通电工作状态下的振动试验，应使受试产品处于一种能够清晰识别的工作状态，如电压显示、频率计数等方式。

四、试验顺序

共振搜索；共振保持；振动循环。

1、共振搜索试验

分别在三个轴向上，按测试要求中规定对受试产品进行扫描，并记录每个轴向上的共振点。

2、共振保持试验

对受试产品在三个轴向上的共振点，按照振动试验要求的位移和时间进行共振保持试验。当共振点较多时，每个轴向上仅取最大的共振点，记录下主要部件的共振振幅值，并分别保持5min(Ⅰ组)、10min(Ⅱ组)、20min(Ⅲ组)的持续振动。

当受试产品在规定的扫频范围内未出现共振点时，则应在其所属组别的上限频率点施加0.19mm的振幅，分别保持5min(Ⅰ组)、10min(Ⅱ组)、20min(Ⅲ组)的持续振动。

3、振动循环试验

按照振动测试要求进行振动循环试验，受试产品在连续循环过程中应无异常现象。

五、检测结果判定

1、应对受试产品进行目测检查，机械结构件不应有破裂、明显变形或紧固件松动现象。

2、受试产品的性能特性不应发生改变。
