基于RFSOC XCZU49DR的 16T16R的软件无线电硬件

一、产品简介

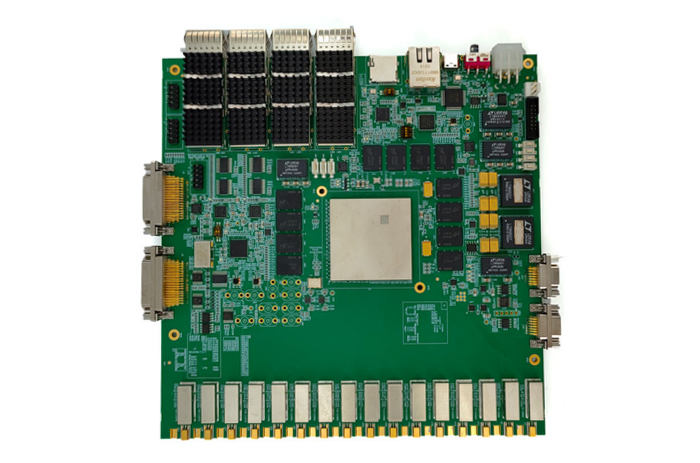

      LT_49DR_SV2数字阵列板卡：该产品采用了XCZU49DR作为主控芯片，优化了时钟性能，针对雷达应用优化了相噪，脉内信噪比，SFDR，通道间隔离度指标。板卡外围接口丰富，通道间一致性优异，并支持多板级联使用，在数字阵列雷达应用上有突出优势。

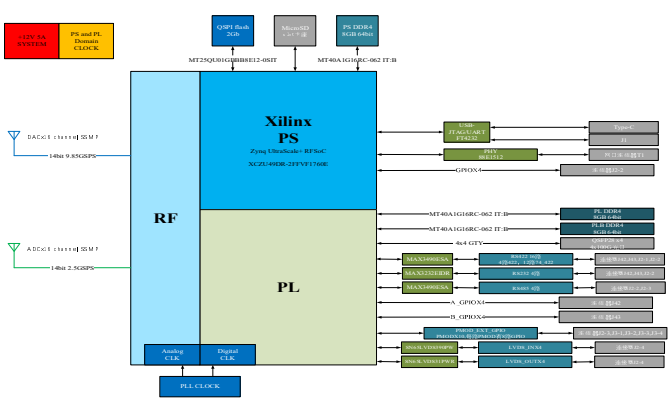

二、产品架构


三、产品特点

●  支持16发16收

●  支持DC-6GHz射频直采

●  支持高速数据传输，4路100G光口

●  支持板间级联

四、产品指标

电性能参数：

●  通道数：16发16收

●  射频频率：DC-6GHz

●  ADC采样率：2.5GSPS

●  DAC采样率：9.85GSPS

●  通道间隔离度：＞60dB

●  ADC/DAC通道一致性：

      幅度：±0.5dB （ 3GHz单音，校准后）

      相位：±2° （ 3GHz单音，校准后）

●  ADC位数：14bit

●  DAC位数：14bit

●  DAC输出功率：-10dBm@typ

●  SFDR：65dBc@typ

●  内存：

      PS 4xDDR4(8GB,64bit,2400MT/s)

      PL 4xDDR4(8GB,64bit,2400MT/s)

      PLB 4xDDR4(8GB,64bit,2400MT/s)

●  QSPI Flash：2Gb

●  支持：10MHz/100MHz时钟输入/输出

●  供电：12VDC

●  尺寸：200mm*200mm

外设接口信息：

PS端接口：

●  2x QSPI flash(128MB,8bit)

●  1x 10/100/1000 Ethernet网口

●  1x USB_JTAG/UART调试接口

●  1x MicroSD卡

●  4x GPIO（备注：共用1x J30J-74ZKWP7-J接口）

PL端接口：

●  4x QSFP 100G光口

●  1x J30J-74ZKWP7-J

      包含： 16x PMOD（2x8路GPIO），4x LVDS-IN（4对差分输入），4x LVDS-OUT（4对差分输出），12x RS422（6对差分输出，6对差分输入），4x RS232（2输出，2输入）， 4x RS485（2输出，2输入）

●  1x J30J-74TJWP7-J

      包含：64x PMOD（8x8路GPIO）

●  1x J30J-15ZKWP7-J

      包括：4x GPIO，2x RS232（1输出，1输出），2x RS422（1对差分输入，1对差分输出）

●  1x J30J-15TJWP7-J

      包括：4x GPIO，2x RS232（1输出，1输出），2x RS422（1对差分输入，1对差分输出）

配套附件：

●   MATLAB上位机控制软件；单音测试工程、回环测试工程、同步测试工程

可选附件：

●  雷达收发脉压vivado工程及配套上位机；

●  阵列雷达波形生成代码及演示工程；

●  阵列雷达采集及数据流控代码工程；

●  雷达侦收转发demo工程；

●  LT_49DR_SV2介绍

五、应用方向

  数字阵列雷达、MIMO雷达；大规模MIMO通信；阵列侦收；量子计算
