VK3618I是18通道（2组）触摸检测芯片，抗干扰能力强,穿透 能力高,宽工作电压，静态电流小。可替代传统按键,使产品面 板防水防尘、密封隔离、坚固美观,非常适用于那些体积小,抗 干扰要求高,功耗要求小的电子产品。 18路通道触摸分2组，每组9通道，每组触摸对应1组I2C通信接 口+INT脚，INT脚输出电平指示是否有触摸键按下，有效键对 应数据位置1，多键模式，长按10S复位功能。芯片内部采用特 殊的集成电路，低待机电流，具有高电源电压抑制比，可减少 按键检测错误的发生，此特性保证在不利环境条件的应用中芯 片仍具有很高的可靠性。C188-23

• 工作电压 2.4-5.5V

• 工作电流 60.0μA@VDD=3.0V 待机电流 16μA@VDD=3.0V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 响应时间约45ms @VDD=3V

• 通过CS脚接对地电容调节整体灵敏度，电容值范围 1-100nF，电容值越大越灵敏，不允许不接电容。

• 各触摸通道接对地小电容微调灵敏度，使各通道灵敏度一 致，电容值范围1-100pF,电容值越大越不灵敏，不接电容最 灵敏。

• 内置按键消抖,无需外部软件再消抖

• 2组触摸，每组9通道，输出接口为2组I2C接口，每组独立 输出2字节I2C数据，每1位对应1个触摸键 多键模式 长按按键10S复位

• 上电后约有0.25秒的稳定时间，此时所有功能都被禁止，此 期间内不要触摸检测点

• 根据环境变化自校准参数.

• 比较容易通过 EMC 测试

• HBM静电4KV-8KV(Class 3A)

• 封装 SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)

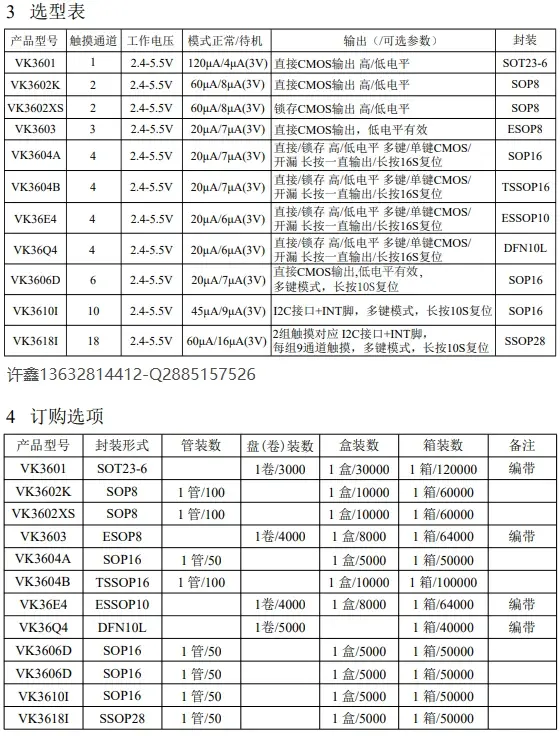

抗干扰低功耗触控IC-高性价比系列

VK3601      工作电压/待机电流：2.4V-5.5V/4μA(3V)         感应通道数：1     输出方式：直接输出             抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOT23-6

VK3601SS-1  工作电压/待机电流：2.4V-5.5V/3μA(3V)         感应通道数：1     输出方式：---             抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光           封装：SOP8/DIP8

VK3602XS    工作电压/待机电流：2.4V-5.5V/8μA(3V)        感应通道数：2    输出方式：锁存输出           抗干扰/待机电流小，抗电源及手机干扰                            封装：SOP8

VK3602K/KA  工作电压/待机电流：2.4V-5.5V/8μA(3V)        感应通道数：2    输出方式：直接输出           抗干扰/待机电流小，抗电源及手机干扰                            封装：SOP8

VK3603     工作电压/待机电流：2.4V-5.5V/7μA(3V)        感应通道数：3    输出方式：直接输出              抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：ESOP8

VK3604A    工作电压/待机电流：2.4V-5.5V/7μA(3V)        感应通道数：4    输出方式：直接/锁存输出           抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16

VK3604B    工作电压/待机电流：2.4V-5.5V/7μA(3V)        感应通道数：4    输出方式：直接/锁存输出              抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SSOP16

VK36E4     工作电压/待机电流：2.4V-5.5V/6μA(3V)        感应通道数：4    输出方式：直接输出                    抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：ESSOP10

VK36Q4     工作电压/待机电流：2.4V-5.5V/6μA(3V)        感应通道数：4    输出方式：直接输出                       抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：DFN10(3*3超小体积)

VK3606D    工作电压/待机电流：2.4V-5.5V/7μA(3V)        感应通道数：6    输出方式：直接输出                抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16

VK3610I     工作电压/待机电流：2.4V-5.5V/9μA(3V)           感应通道数：10     输出方式：I2C输出                     抗干扰/待机电流小，抗电源及手机干扰，可调节灵敏度                   封装：SOP16
