VK2C21是一个点阵式存储映射的LCD驱动器，可支持最 大80点（20SEGx4COM）或者最大128点（16SEGx8COM） 的LCD屏。单片机可通过I2C接口配置显示参数和读写显示 数据，也可通过指令进入省电模式。其高抗干扰，低功耗 的特性适用于水电气表以及工控仪表类产品。C188-44

• 工作电压 2.4-5.5V

• 内置32 kHz RC振荡器

• 偏置电压（BIAS）可配置为1/3、1/4

• COM周期（DUTY）可配置为1/4、1/8

• 内置显示RAM为20x4位、16x8位

• 帧频可配置为80Hz、160Hz

• 省电模式（通过关显示和关振荡器进入）

• I2C通信接口

• 显示模式20x4、16x8

• 3种显示整体闪烁频率

• 软件配置LCD显示参数

• 读写显示数据地址自动加1

• VLCD脚提供LCD驱动电压源（≤ VDD）

• 内置16级LCD驱动电压调整电路

• 内置上电复位电路(POR)

• 低功耗、高抗干扰

• 封装

高抗干扰LCD液晶控制器及驱动系列

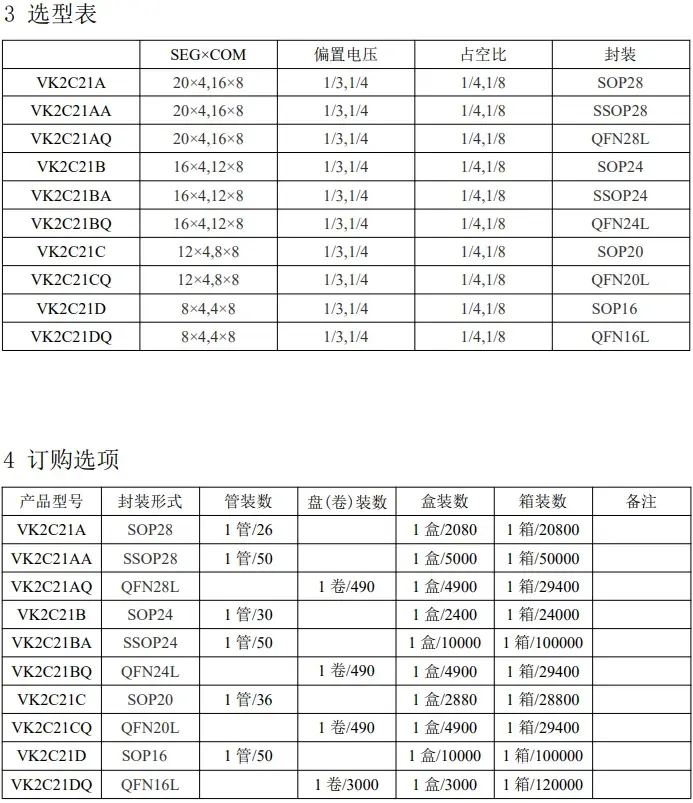

VK2C21A  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4 I2C通讯接口   SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C21AA  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4 I2C通讯接口   SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C21B  2.4～5.5V  16seg*4com  12*8 偏置电压1/3 1/4 I2C通讯接口  SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C21BA  2.4～5.5V  16seg*4com  12*8 偏置电压1/3 1/4 I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C21C  2.4～5.5V  12seg*4com  8*8  偏置电压1/3 1/4 I2C通讯接口  SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C21D  2.4～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C22A  2.4～5.5V    44seg*4com     偏置电压1/2 1/3 I2C通讯接口 LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C22B  2.4～5.5V  40seg*4com     偏置电压1/2 1/3  I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C23A  2.4～5.5V  56seg*4com   52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C23B  2.4～5.5V  36seg*8com    偏置电压1/3 1/4   I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C24A  2.4～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗

VK2C24B  2.4～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
