VK36N10P具有10个触摸按键，可用来检测外部触摸按键上人 手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组 件便可实现触摸按键的检测。 提供了1个脉冲输出脚，上电输出高电平，触摸输出脉冲信号。 芯片内部采用特殊的集成电路,具有高电源电压抑制比,可减少 按键检测错误的发生，此特性保证在不利环境条件的应用中芯 片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特 性,为各种触摸按键+脉冲输出的应用提供了一种简单而又有效 的实现方法。C188-53

工作电压 2.2-5.5V • 待机电流10μA/3.0V

上电复位功能（POR）

低压复位功能（LVR）

触摸输出响应时间：工作模式 48mS ，待机模式160mS

上电输出高电平

输出数据格式为脉冲个数

防呆功能，有效键最长输出时间：16S

无键触摸4S进入待机模式

通过CS脚接对地电容调节整体灵敏度(1-47nF）

各触摸通道单独接对地小电容微调灵敏度（0-50pF）.

上电0.3S内为稳定时间，禁止触摸

上电后无触摸时，环境变化自动校准基准值

抗电压波动，抗干扰性能好

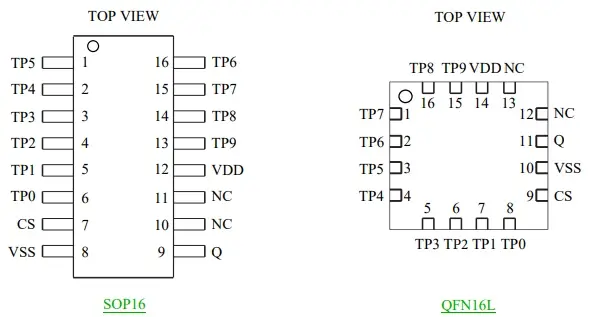

封装

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)

【永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC】

高抗干扰/抗噪MTP触控IC-脉冲/BCD输出系列

VK36N2P      工作电压/待机电流：2.2V-5.5V/10μA(3V)        感应通道数：2      输出方式：开漏输出   高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOT23-6

VK36N10P     工作电压/待机电流：2.2V-5.5V/10μA(3V)        感应通道数：10     输出方式：开漏输出   高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16
