目录：
1、故障现象
2、机型
3、拆机
4、更换显示屏
5、点位图的查看
1、故障现象
正常开机后，突然黑屏，可以听到开机的声音，Num Lock 与 CapsLk 可切换。
使用 HDMI 连接到另外一个显示屏上，可以正常显示。初步判断：屏线或屏损坏，屏线采用万用表测试。
2、机型

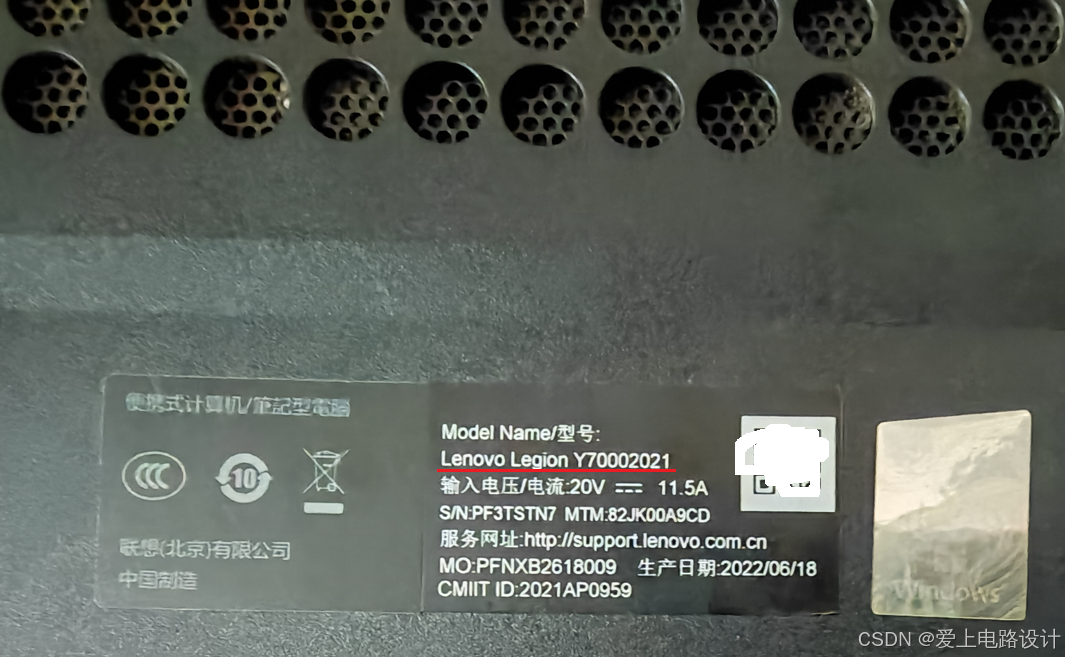

后盖上的型号：Y70002021，由于只拆了后盖（下称 D壳），没有拆卸散热器，未获取到具体的板号。通过联想官方物料编码规则及代工厂标识符分析，该设备可能由纬创（Wistron）代工。
配置参数：
| CPU | Intel 酷睿I5-11400H |
| 内存 | DDR4 16G |
| 显卡 | NVIDIA GeForce RTX3050 |
| 硬盘 | 512GB纯固态 |
3、拆机
1）D壳的拆卸

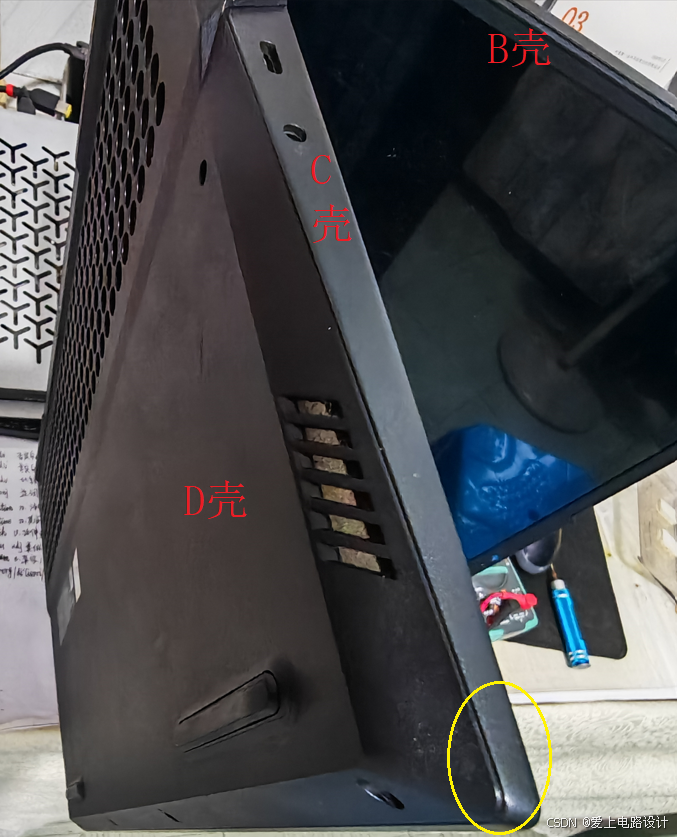

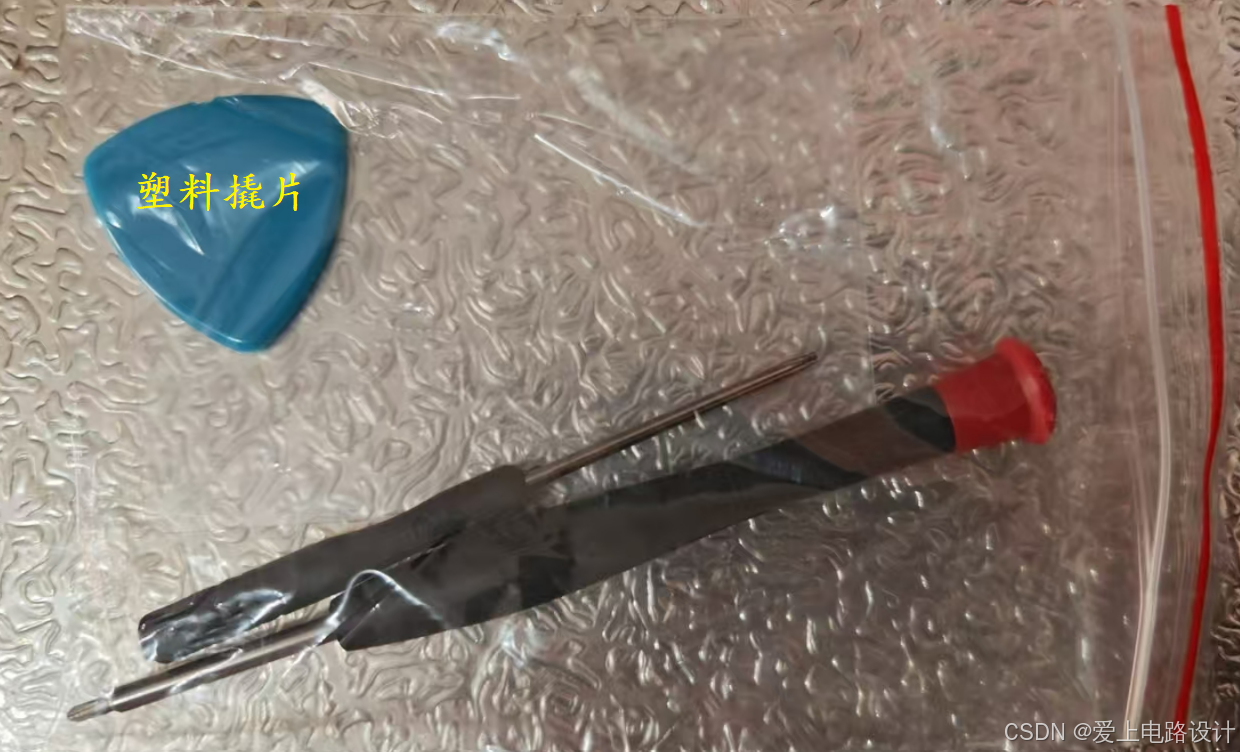

将电脑打开约 45°，放置于桌面上，从拐角处使用塑料撬片开一点口。顺着开口就能比较容易的拆下 D壳，实在没有工具长指甲也可以。

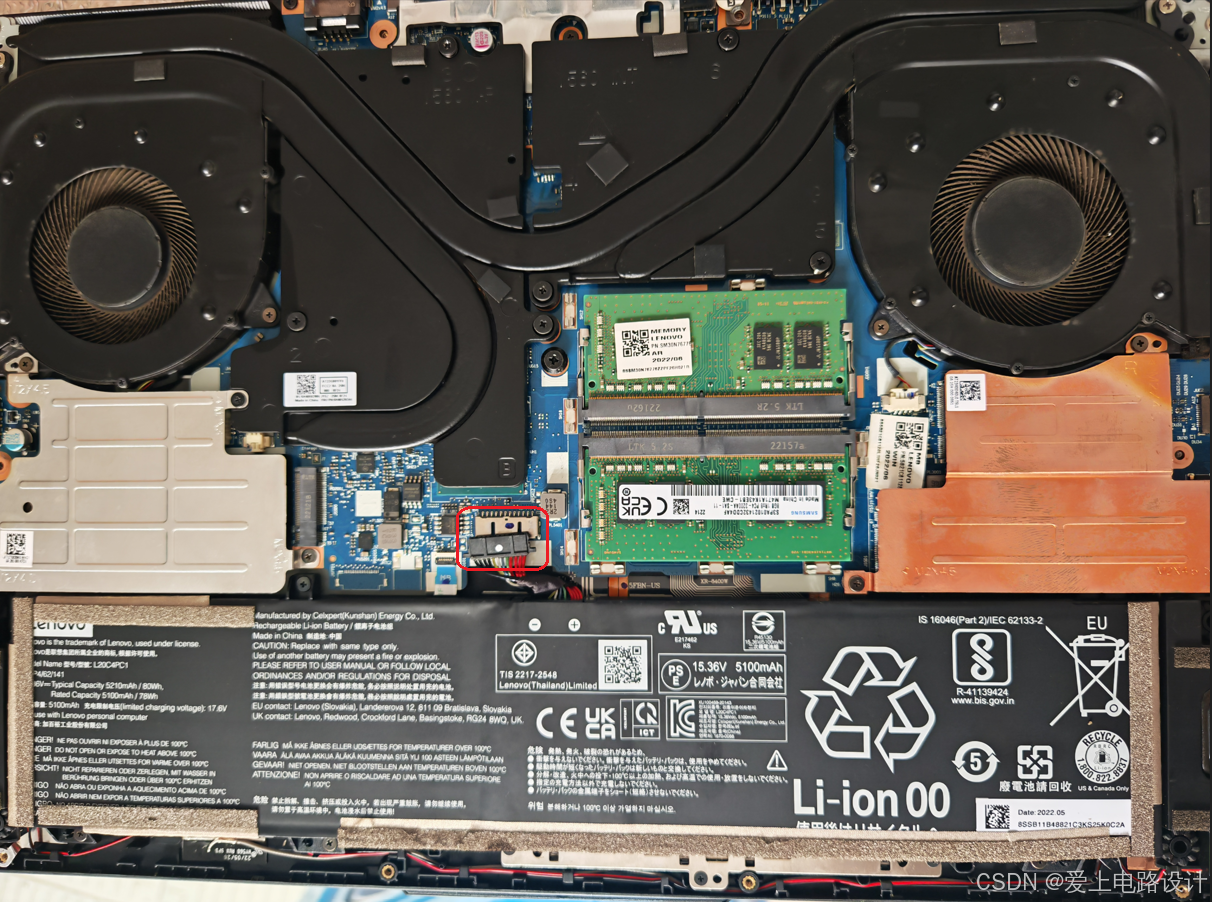

以防万一，需要褪去电池连接，将连接器往下拉（无卡扣）。

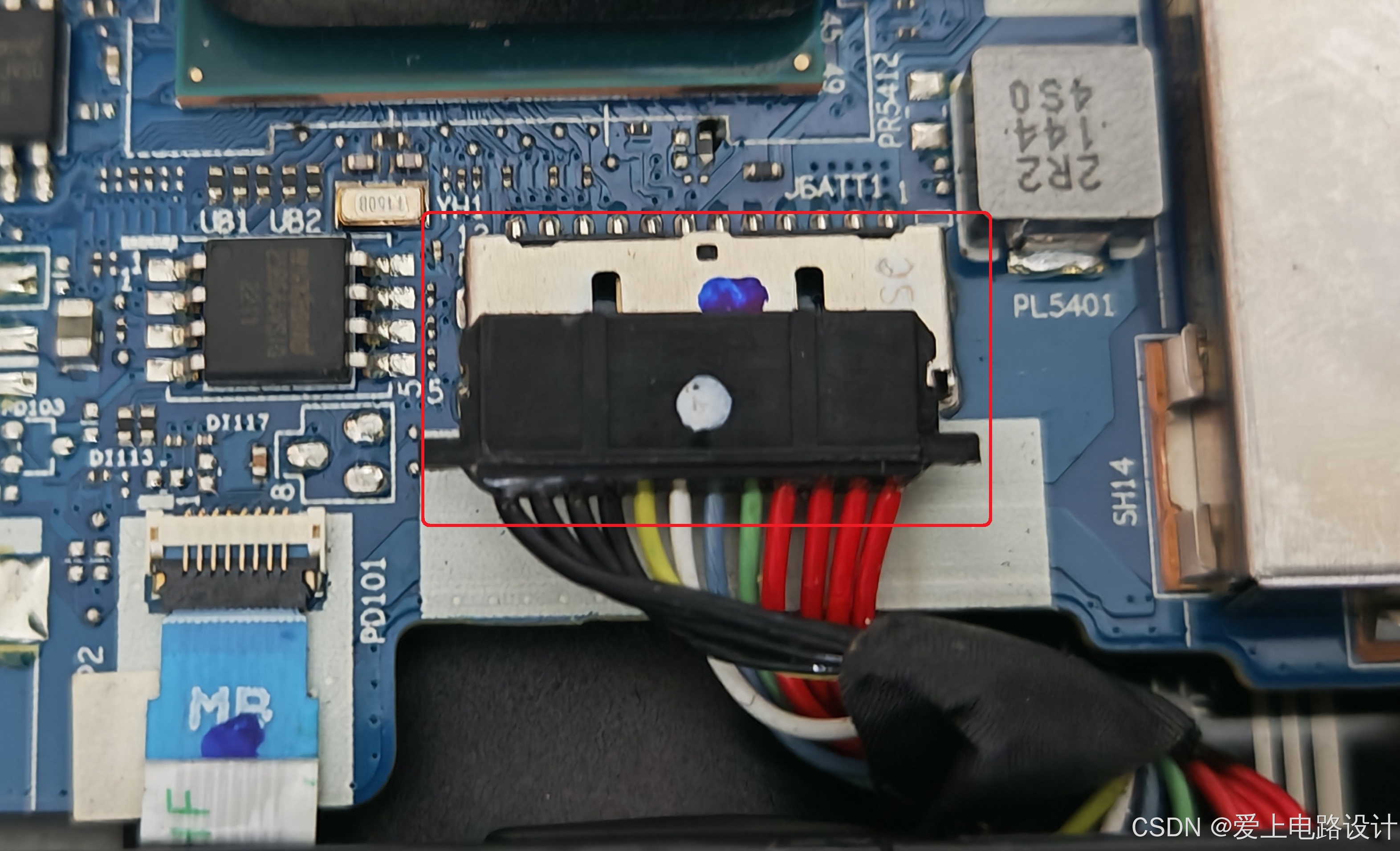

电池连接处细节图：
2）B壳的拆卸

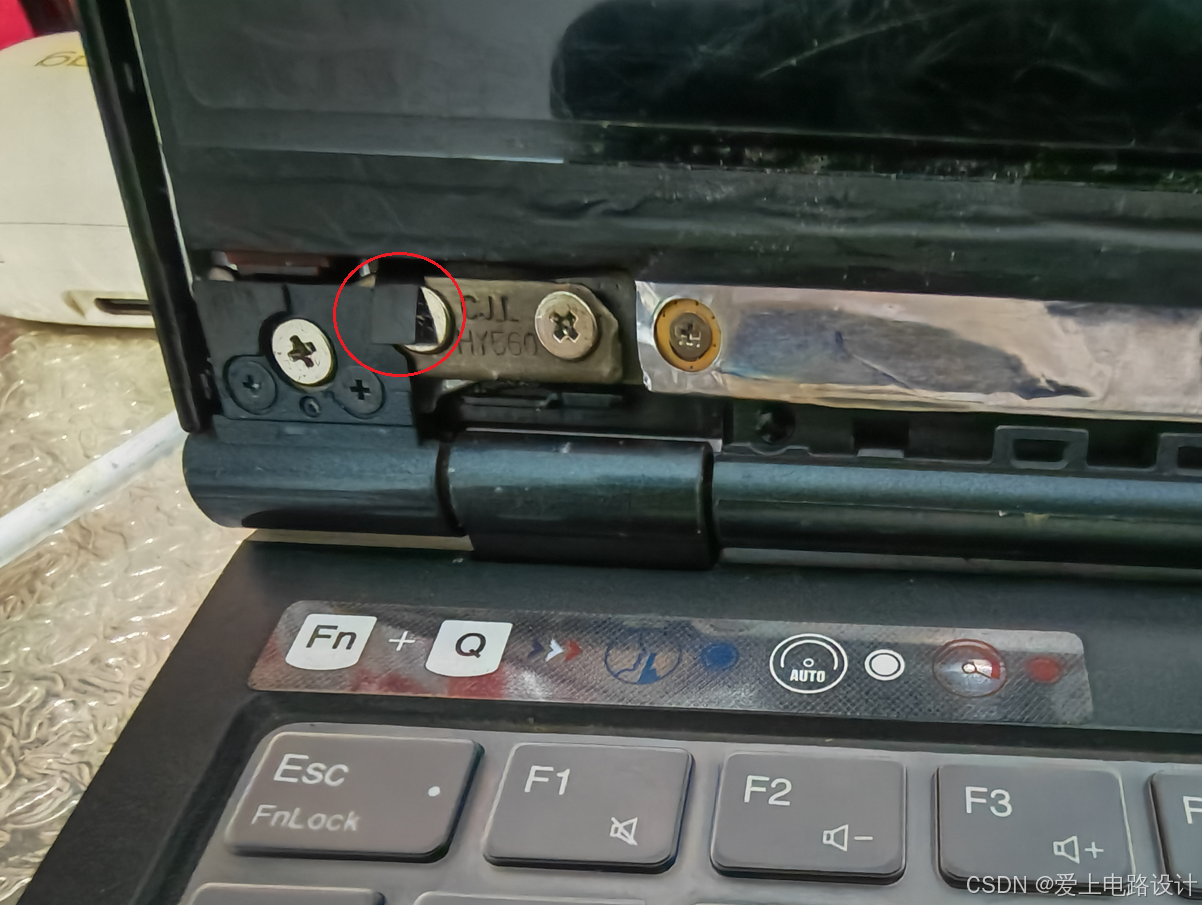

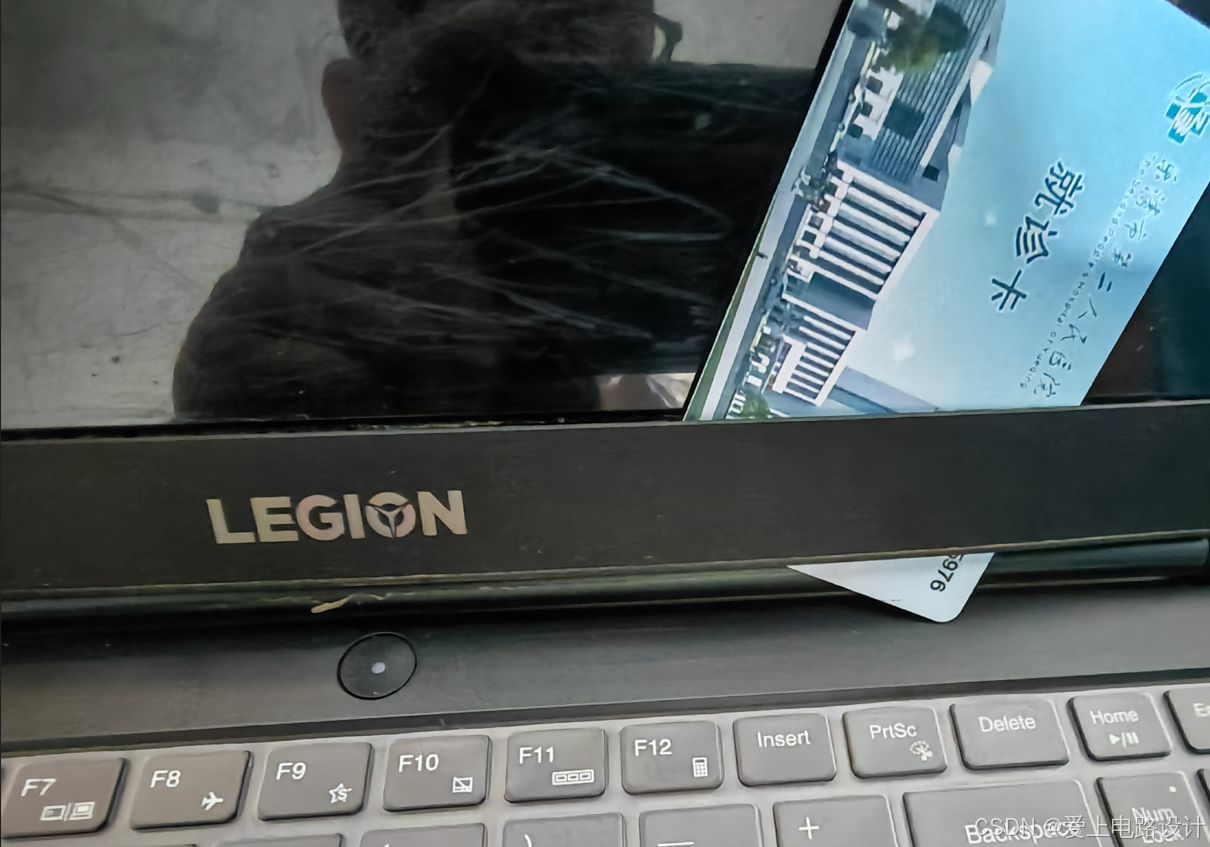

使用吹风机热风对四周进行加热，就诊卡插入 B壳的下边缘。切记不能太用力，只要把卡扣从 A壳（上盖）中脱出即可，否则很容易断裂。
将易拉胶轻轻往外拉，两边都有，原装屏上方还有两个头。

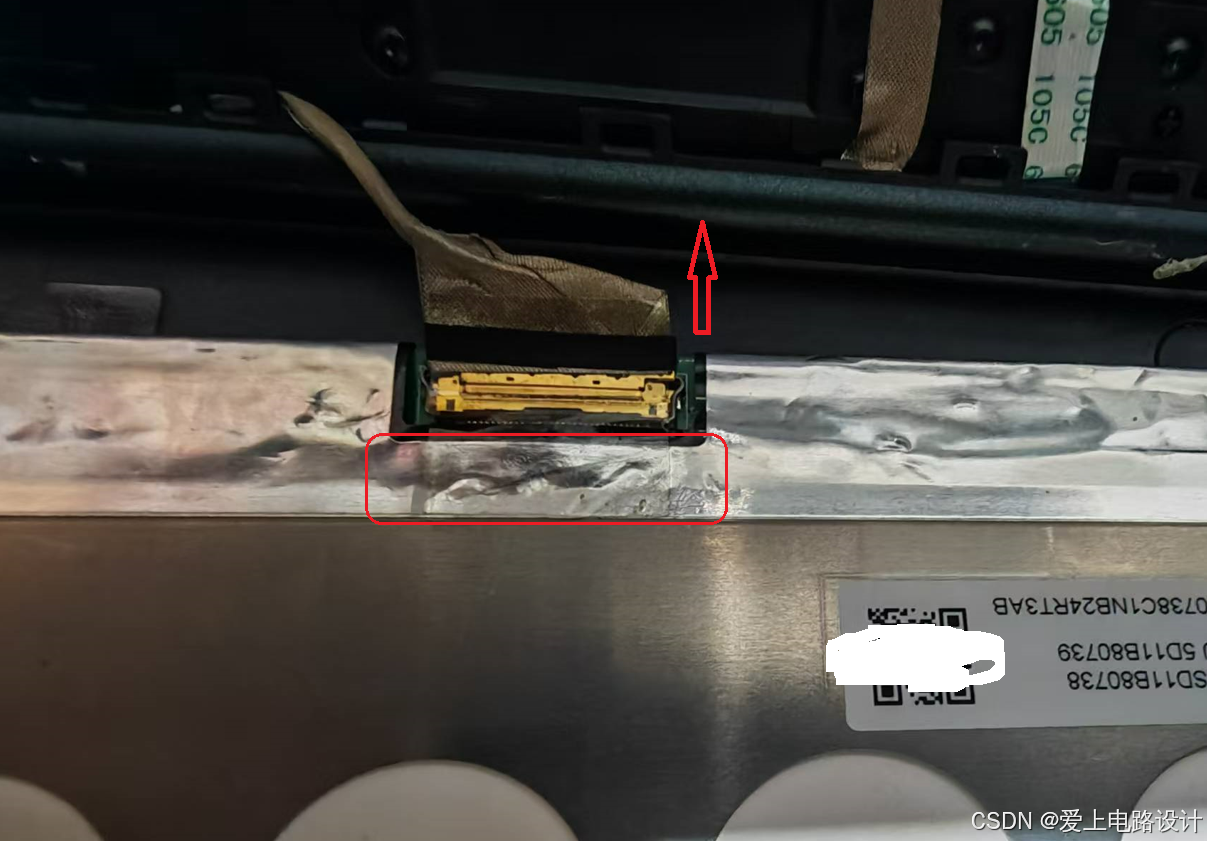

显示屏平放于键盘上面，撕下胶带水平往后拉（无卡扣），即可断开屏线连接器：

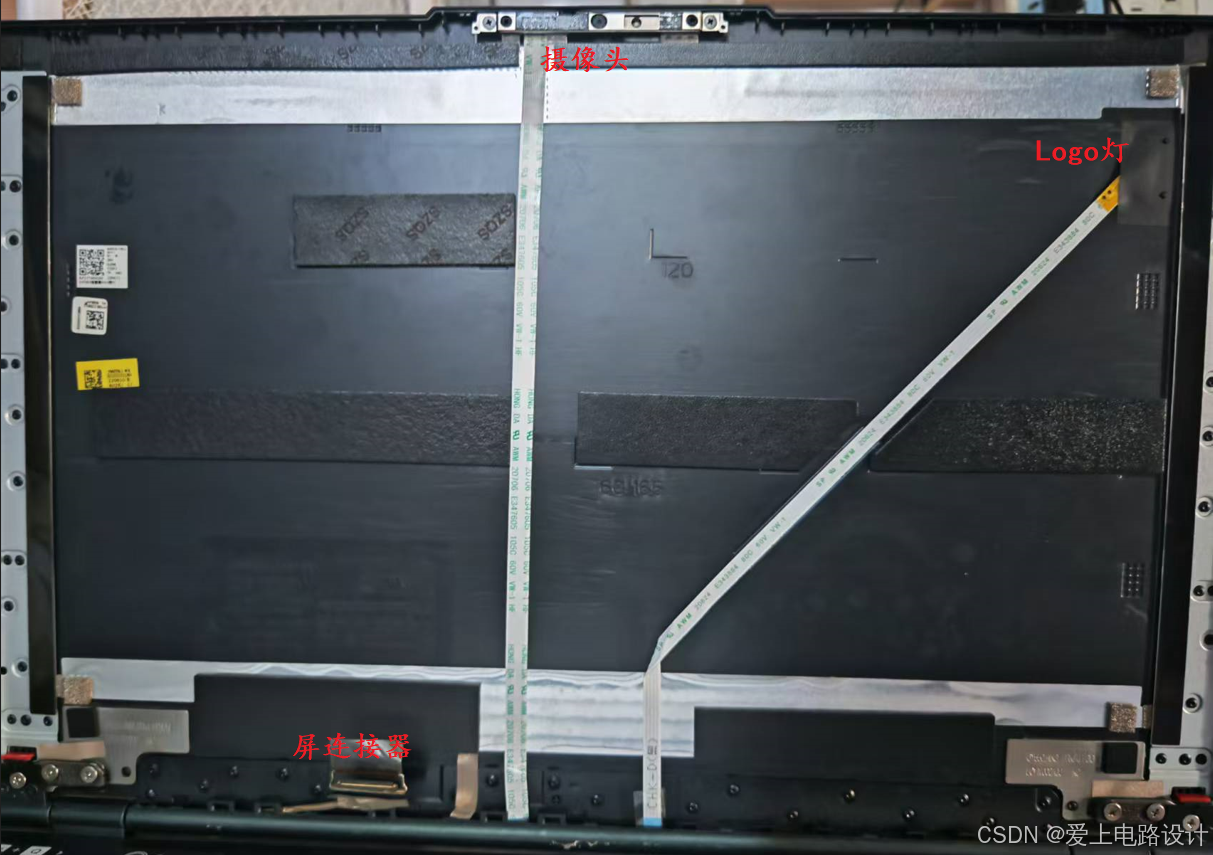

拆下显示屏后：

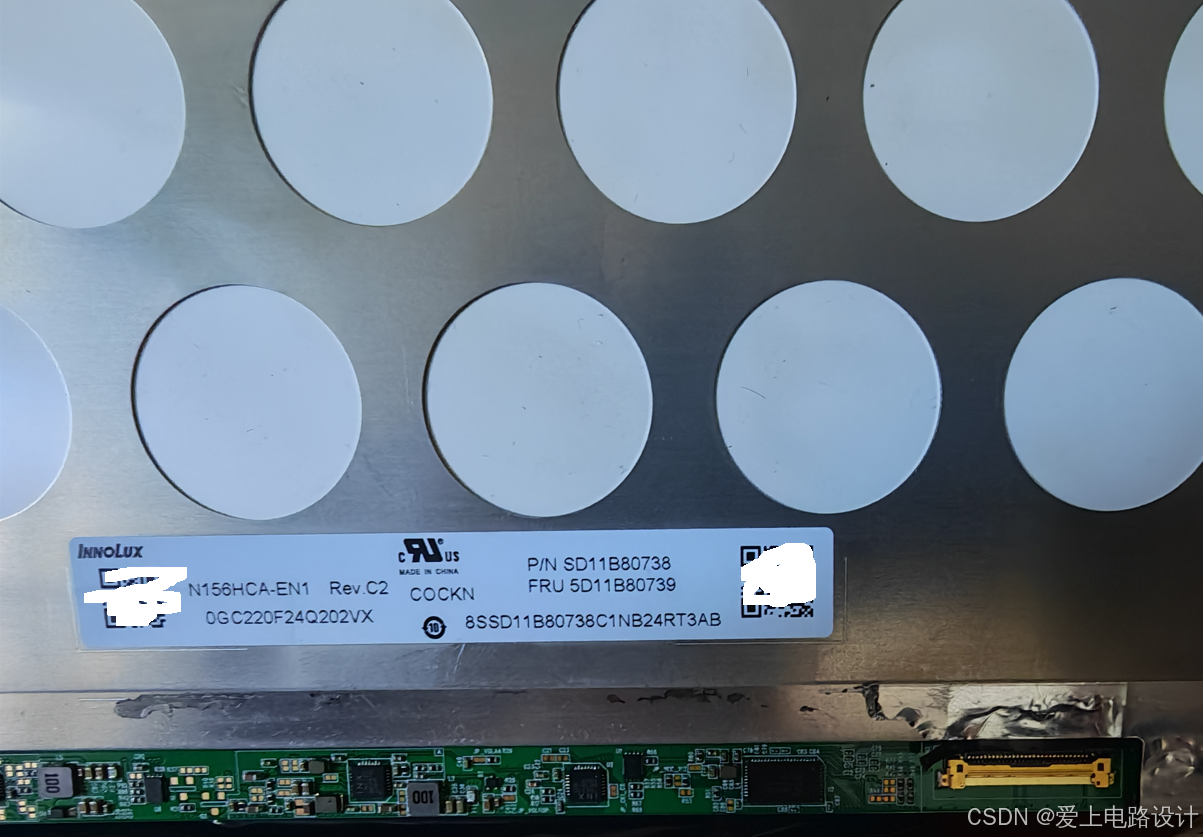

原装屏品牌为台湾液晶面板企业群创：
4、更换显示器
外购的显示屏：
| 窄边高分（1920*1080）60HZ刷新率 | IPS 45%NTSC色域 | 全新A+ 惠科200元 全新A+ 京东方210元 |
| IPS 100%SRGB色域 | 全新A+ 奇美 260元 |
也可以选择144HZ刷新率的中高端屏，300多元，还要换屏线几十块（某宝搜Y7000 144HZ屏线）。
商家附送工具与易拉胶：

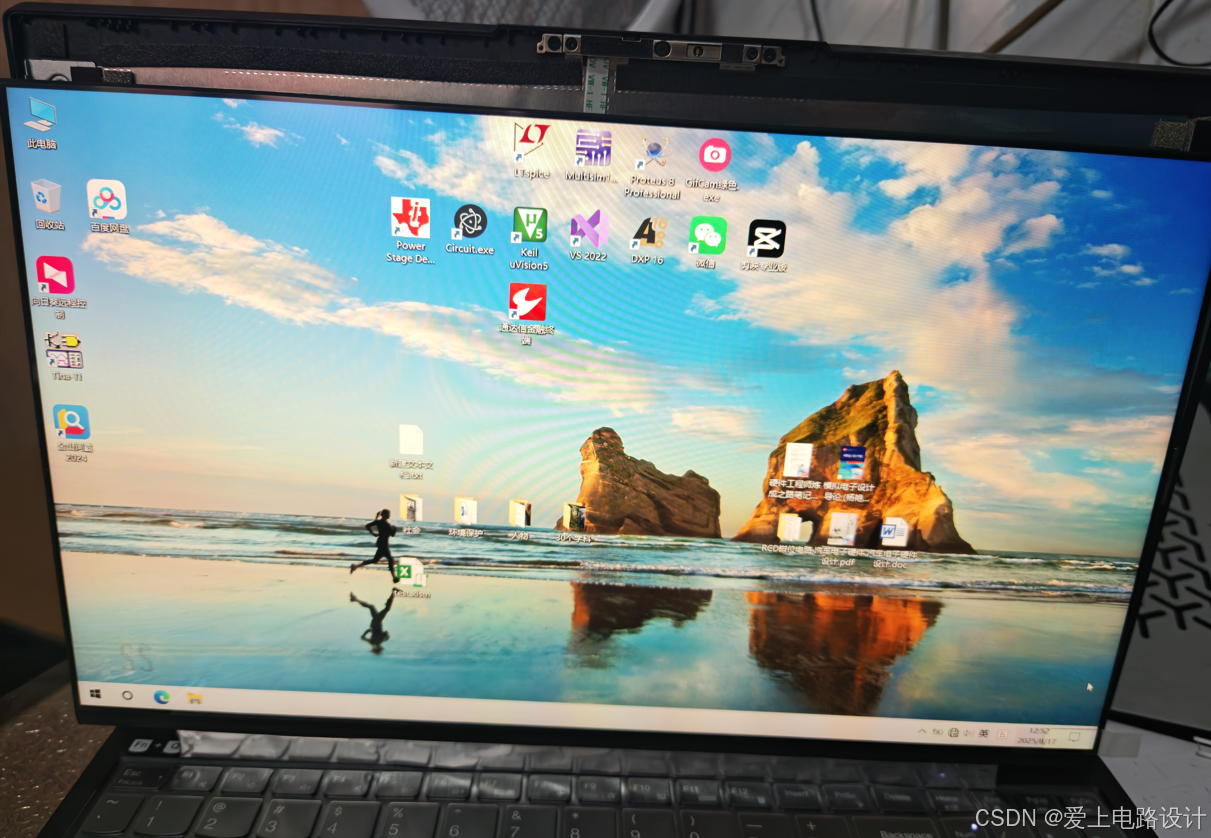

插好屏连接器后开始试机，确保所购屏的完好性。

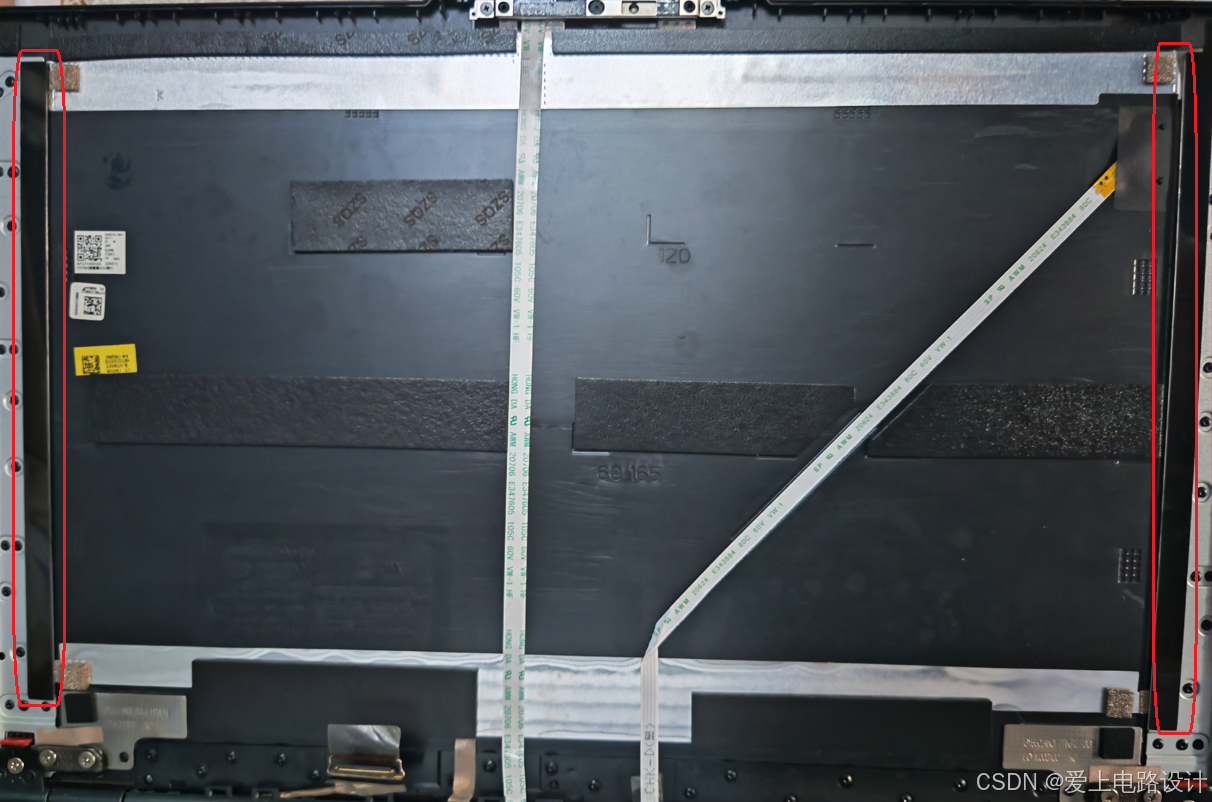

然后再将易拉胶贴在红色框内，如下图所示。
去除 A 与 B壳上的残余贴胶。
将屏的位置对好，贴在 A壳上。安装B壳（无需再贴胶），连接电池再安装 D壳，完工。
5、点位图的查看

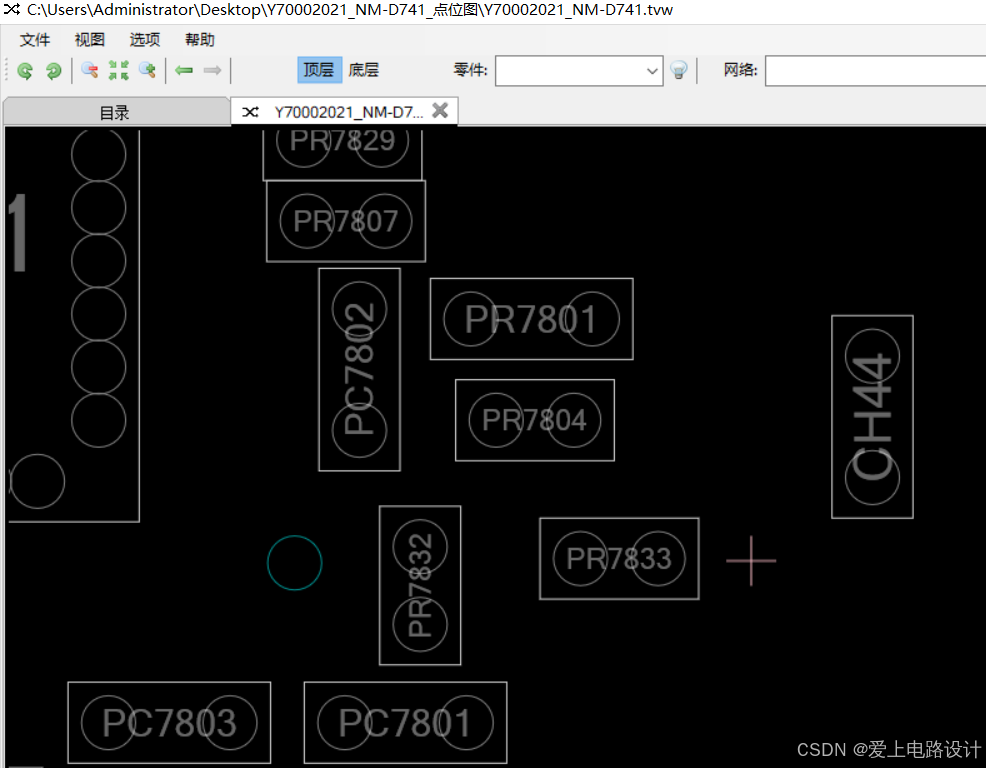

打开点位图的BoardViewer软件：
| Ctrl | 加亮显示元件的位号 |
| Shift | 局部放大光标处，可以按住Shift或者鼠标右键选择脚位 |
| 鼠标滚轮 | 放大与缩小图纸 |
| 空格键 | 翻转主板正反面 |
| R键 | 旋转视图 |

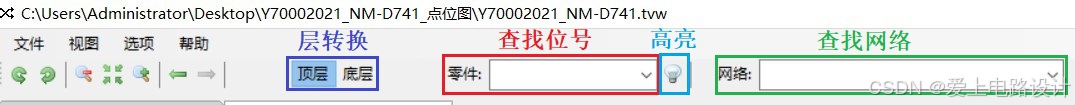

工具条功能：
解决问题最好的办法就是提升自己。也可以前往公众号获取更多资料，全网同号。
