在现代工业生产中，涂敷机作为表面处理工艺的核心设备，其稳定运行对整个生产流程至关重要。而电能质量问题是导致涂敷机运行故障的常见原因之一。

在涂敷生产过程中，许多企业经常遇到设备运行不良、断路器跳闸、灯光闪烁、电机过热、设备控制器异常关闭、数据错误或电路板故障等问题，这些现象往往是电能质量差的直接表现。

对于涂敷工艺而言，电能质量问题会导致更为严重的后果：

• 涂装不均匀，表面出现气泡、漏涂现象

• 运送不到位，打磨不到位

• 重复涂装等缺陷

• 烘烤设备因电压过低，在规定时间内达不到涂层温度标准

更为严重的是，涂装车间的感性无功较大、整体功率因数低、谐波电流大而复杂，系统母线端电压降低严重，设备发热量大以及利用率低。

电流畸变率通常在10%-25% 之间，以5次、7次谐波为主，包括一些偶次及高次谐波。

涂敷机作为一种精密的自动化设备，其电能质量问题主要源于以下几个方面：

1. 电力电子器件的大量使用

涂装工艺的主要负载是电力电子器件和大容量的加热设备，这些设备应用整流及变频原理制造，在此过程中会产生谐波，

这些谐波会导致涂装、喷漆、运送等设备出现误动作。

2. 非线性负载特性

像涂敷机这样的非线性负载会从电网吸收非正弦电流，使电流波形偏离标准正弦波，产生谐波污染。这些谐波电流经系统阻抗反射回电网，导致电压波形也发生畸变。

3. 冲击性负载运行

涂敷设备中的大功率电机在启动时会产生巨大的冲击电流，引起电压暂降和闪变，影响同一线路上其他敏感设备的正常运行。

针对涂敷机面临的电能质量问题，安科瑞电气提出了一套完整的电能质量监测与治理系统解决方案，可满足电力监控管理和电能质量治理的需求。

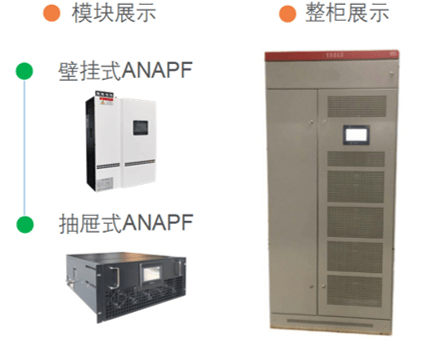

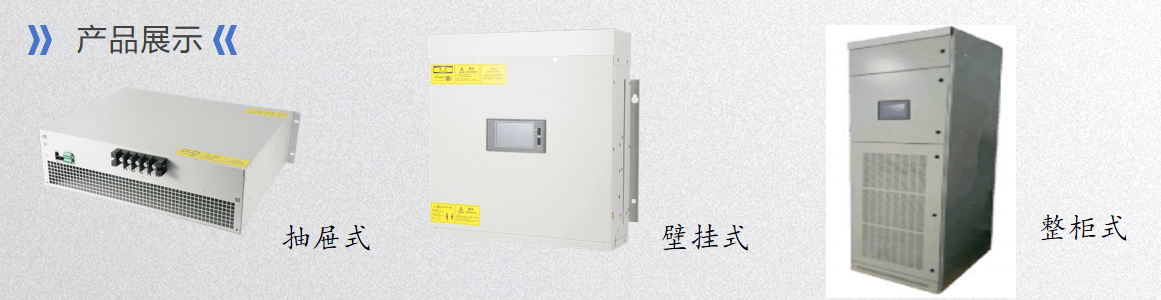

1.ANAPF有源电力滤波器

涂敷机的变频器、整流装置等非线性负载会产生大量5次、7次谐波，ANAPF能够实时检测并发出反向补偿电流，准确抵消这些谐波，这能有效避免谐波导致的喷漆不均匀、设备误动作等问题，同时保护其他用电设备，延长其使用寿命。

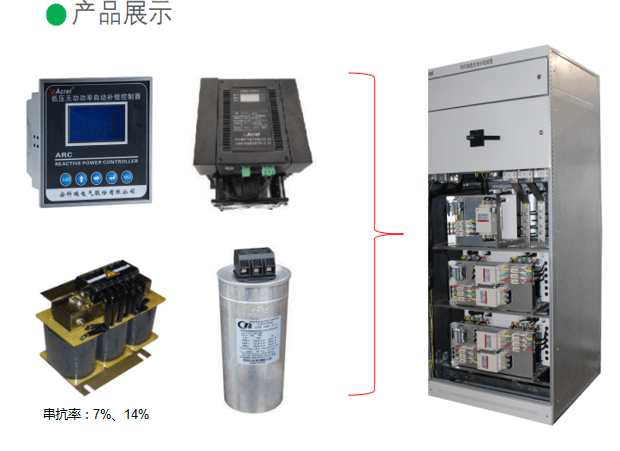

2.无功补偿装置 (ANSVG/ANSVC)

涂敷机工作中的感性负载会导致功率因数偏低，造成电能浪费并可能引起母线电压下降，ANSVC或响应更快的ANSVG可以动态补偿无功功率，将功率因数提升至标准要求以上（例如0.9），从而稳定电压，确保烘烤设备能达到设定的温度标准。

1. 提高设备稳定性

电能质量综合治理确保了涂敷机获得稳定、纯净的电力供应，设备运行更加可靠，大大降低了因电压波动、谐干扰等导致的突然停机。

2. 提升涂敷产品质量

稳定的电力供应使机械臂动作准确，喷涂均匀，烘烤温度恒定，从根本上消除了因电能质量问题导致的产品缺陷

3. 节能降耗

通过无功补偿和谐波治理，系统功率因数可提高到0.95以上，降低线路损耗和变压器损耗，实现显著的节能效果。

4. 延长设备寿命

消除谐波对电机、电容器、变压器等设备的损害，减少因过热、过压、过流导致的设备损坏，延长设备使用寿命

涂敷机作为生产过程中的关键设备，对电能质量有着很高的要求。安科瑞电能质量分析与治理系统通过有源滤波、无功补偿、谐波抑制等综合治理手段，能够有效解决因电能质量问题导致的生产中断、产品缺陷和设备损坏，为企业实现安全、稳定、高效的生产环境提供强有力的技术保障。

通过定制化的解决方案，安科瑞电气可以帮助使用涂敷机的企业彻底解决电能质量问题，为产品质量提升和生产效率提高奠定坚实的电力基础。
