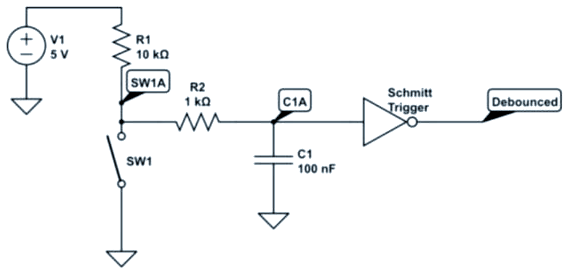

▲施密特触发器光耦的按键消抖线路图

施密特触发器具有双阈值电压特性：当输入信号上升超过高阈值（Vₜ₊）时输出翻转，下降至低阈值（Vₜ₋）以下时再次翻转。这种迟滞特性可有效过滤抖动信号，将杂乱的机械振动转化为干净的方波信号。例如，在按键按下时，只有当信号稳定超过Vₜ₊后，输出才会确认按键有效，抖动期间的波动被自动忽略。

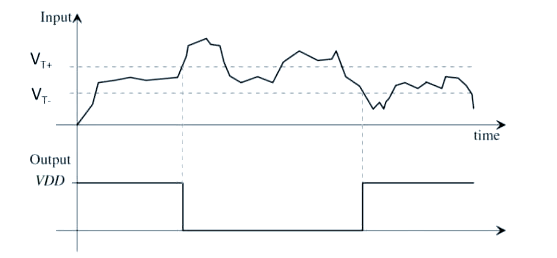

▲施密特触发器光耦的消抖原理

传统软件消抖依赖定时器中断，占用CPU资源且实时性受限。晶台KLH11LX系列通过硬件实现消抖，具有以下优势：

• 零CPU占用

  ：消抖过程由硬件自动完成，释放处理器资源；

• 低延迟响应

  ：信号处理延迟低于1μs，适用于高速交互场景；

• 高可靠性

  ：光耦隔离有效阻断地线干扰，在工业环境（EMI/ESD）中表现优异。

晶台KLH11LX系列施密特触发器光耦，为按键消抖提供了高效、可靠的硬件解决方案，广泛应用于工业控制、消费电子等领域。
