了解光纤极性以及如何绝对确定地连接系统是成功安装的关键。然而，棘手的部分是没有“正确”的方法来处理光纤极性。每个制造商通常都提供自己的光纤极性解决方案。

　　在本文中，我们将解释如何使用预端接光纤电缆实现光纤极性系统——无论最终用户要求如何(单工/双工/并行光纤)。

　　这对包括我自己在内的许多人来说都是一个挑战，他们在一个没有足够重视光纤极性的环境中长大。如果它不起作用，我们只需拔掉一端的电源线并翻转发送和接收。随着 Base-12(12 根光纤)和 Base-8(8 根光纤)中的 MPO 连接以及单工、双工和并行光纤的出现，这不再是解决问题的可行或好的方法。

　　什么是光纤极性?最基本形式的极性是确保传输与接收。这听起来很简单，但未能完全理解极性往往会导致“冷漠”的方法，即根据需要“翻转”一对单工连接器。随着光纤成为高速数据传输的首选介质，光纤(和连接)的数量正在增加，这使得对极性理解的冷漠不利于系统安装的成功。

　　当今世界更加复杂;解决方案(或 TIA 标准术语中的方法)由具有相似标签(例如 A 类、B 类和 C 类)的不同组件组成，可以以不同方式解释。例如，方法 B(或 Belden 修改的方法 B)由可能被视为 A、B 或 C 类的各种组件组成。类型是组合在一个方法中的组件。

　　它如此复杂的原因与所有这些组件的交互方式有关。存在一般光纤极性(直/翻转/交叉/其他)、性别(公/母)、方向(KeyUp/KeyUp 或 KeyUp/KeyDown)和端面对齐(直或成角度)以及固定的问题(在 MPO 的情况下，除了定位销的设置方式外，它们是相同的)。所有这些因素都会影响极性。现在，让我们专注于如何以简单、可重复、灵活的方式实现正确的光纤极性。

　　一种实现光纤极性的方法在光纤建立的方法中，有4个基本规则允许我们使用一系列公共组件和统一策略来构建简单和复杂的通道。它们将处理您将遇到的几乎所有应用。如果你有不符合上述情况的情况，请告诉我们，我们很乐意提供帮助。

　　以下是实现具有极性的系统的基本规则，为 Base-12 编写的，这是我最常遇到的(Base-8 被列为例外)：

　　01

　　所有跳线和trunk电缆应为 B 型。

　　如果跳线具有 MPO 连接器，则它必须是母对母。

　　所有的trunk都是公对公。

　　如果您必须延长trunk，请使用公对母 A 型trunk延长器。

　　02

　　如果要将 MPO trunk转换为双工环境，则必须在每一端使用 A 型盒。

　　为确保端口映射正确，一端应使用 A 型盒，另一端应使用 A 型备用(正确映射端口)。

　　如果想使用 hydra 以传统线束类型的方向对开关进行预接线，请使用 A 型 hydra 组件连接到开关。

　　安装 A 型和 A 型备用组件时，始终将 A 型保持在网络层次结构中的最高位置(这将使您能够利用上面 2b 中提到的开关)。

　　03

　　确保在使用 OS2 连接时，任何双工组件都与端面几何形状对齐(即直的或有角度的抛光)，否则会发生损坏，您的系统将无法工作。

　　这仅适用于双工连接器;所有 OS2 MPO 连接器都是 APC，因此不会出现不匹配的情况。

　　04

　　如果 Base-8，有时也称为 SR4(因为这是它最初编写的应用)，只需在需要它的每一端使用 SR4 组件(而不是 A 型)。

　　如果需要，Base-8 中继线也可用于连接 Base-8 组件，而不是 Base-12 中继线。

　　应考虑使用 Base-12 中继线(即使是 SR4 型应用);这降低了设施的运营风险并减少了组件数量的差异。

　　就是这样——四个基本规则。不需要特殊技巧或奇怪/专有组件。您将永远不必再储存直(A 型)和翻转这就是四条基本规则。不需要特殊的技巧或奇怪的/专有的组件。你再也不用同时储备直型(A型)和翻转型(B型)双工线了。更重要的是，你要确定每次你把东西插进去的时候，传输器就会和接收器通话。看看图片中的光纤极性我经常听到客户询问MPO连接器，这些连接器可以改变性别、极性反转或方向翻转，他们认为这是必需的。但事实远非如此。如果你遵循这四个基本原则，你将永远不需要它们。

　　此外，它们还会带来重大的操作风险，因为每次使用它们时，您都必须在每一端验证这些问题。如果不这样做，(最好的情况下)会有网络无法工作的风险，或者(最坏的情况下)会损坏昂贵的基础设施或设备。当你不需要的时候，为什么要冒险呢?

　　既然你已经知道了这些规则，也许最简单的解释方法就是用图片。

　　看看下面的例子。我们已经包括了一些最基本的简单链接类型，可以根据需要将它们添加到一起，以提供您可能需要的任何类型的连接通道。

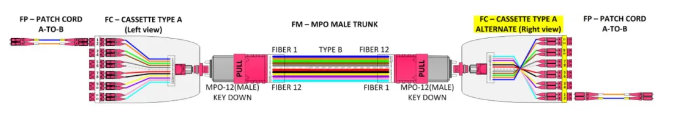

　　例子1(双光学例子)

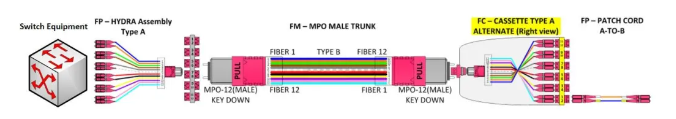

　　示例 2(双工光学示例 - 使用集线器线束)

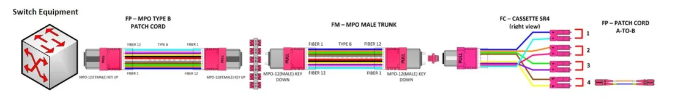

　　示例 3(SR4 链路聚合)

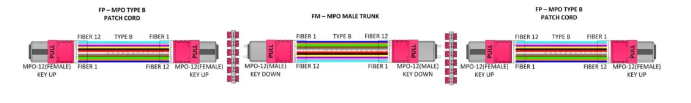

　　示例 4(平行光学示例)

　　通过利用上面列出的原则和规则，您可以解决绝大多数应用的光纤配置要求。随着新应用的出现，例如 Base-16 或多行 MPO，我们将为您提供内容，以绝对保证您的系统能够正常工作。
