一、行业标准剖析

1.1 国际行业标准解读

家用电动床

IEC 60335-1《家用和类似用途电器的安全 第1部分:通用要求》

IEC 60335-2-109《家用电动床的特殊要求》

家用电动床安全标准( UL 60601-1 / UL 962)

电动医疗床

IEC 60601-1《医用电气设备 第1部分:基本安全和基本性能的通用要求》

IEC 60601-2-52《医用病床的特殊要求》

欧盟(CE认证)EMC指令(2014/30/EU)

美国(FDA & UL认证)

FDA 21 CFR Part 890

医疗床需通过FDA注册(Class I或II类医疗器械)



1.2 国内行业标准情况

国家标准智能床《GB/T 45231 - 2025》

GB 4706.1 & GB 4706.108 家用电动床国家标准

等效IEC60335

GB 9706.1 医疗电气设备安全(等效IEC60601-1)

CCC认证

部分电动床可能需强制认证(视具体功能而定)



二、EMC测试要求详解

2.1 辐射骚扰测试内容

家用电动床 & 消费类电子设备

CISPR 11(工业、科学和医疗设备)

CISPR 14-1(家用电器)

CISPR 32(多媒体设备,替代CISPR 13/22)

EN 55032(欧盟,等效CISPR 32)

FCC Part 15 Subpart B/C(美国)

电动医疗床

IEC 60601-1-2(医疗设备EMC标准,引用CISPR 11)

EN 60601-1-2(欧盟医疗设备EMC)

标准

设备类别

频率范围

限值(dBμV/m)

测试距离

CISPR 11

工业/科学/医疗(Class A)

30 MHz~230 MHz

QP: 40

10m / 3m*



230 MHz~1 GHz

QP: 47

230 MHz ~ 1 GHz

CISPR 32

家用(Class B)

30 MHz~230 MHz

QP: 30

3m



230 MHz~1 GHz

QP: 37


FCC Part 15

Class B(家用)

30 MHz~88 MHz

40.0

3m



88 MHz~216 MHz

43.5




216 MHz~960 MHz

46.0


IEC60601-1-2

医疗设备

30MHz~6 GHz

参考CISPR 11 Class B

3m

注:

  CISPR 11允许10m测试,但3m更常见(限值需换算:10m限值 = 3m限值 + 10dB)

  QP=准峰值,AV=平均值,FCC通常用峰值(Peak)检测

2.2 辐射骚扰测试限值要求

2.3 传导骚扰详细测试内容

主要检测电动床通过电源线、信号线等传导途径向电网或其他设备传输的电磁干扰

比如:电动床的开关电源工作时产生的高频干扰,可能通过电源线传导至电网,影响其他电器

测试标准:

CISPR 14 - 1、EN 55014 - 1等,国内对应GB 4343.1

家用电动床 & 消费类电子设备

CISPR 11(工业、科学和医疗设备)

CISPR 14-1(家用电器)

CISPR 32(多媒体设备)

EN 55014-1(欧盟,等效CISPR 14-1)

FCC Part 15 Subpart B(美国)

电动医疗床

IEC 60601-1-2(医疗设备EMC标准,引用CISPR 11)

EN 60601-1-2(欧盟医疗设备EMC)

2.4 传导骚扰详细限值要求

频率范围

CISPR 11/CISPR 14-1 限值(dBμV)

FCC Part 15 限值(dBμV)

150 kHz ~ 500 kHz

QP: 79, AV: 66

QP: 66 ~ 56*

500 kHz ~ 5 MHz

QP: 73, AV: 60

QP: 56

5 MHz ~ 30 MHz

QP: 73, AV: 60

QP: 60

注:FCC限值分Class A(工业)和Class B(家用),Class B更严格

医疗设备通常参考CISPR 11 Class B

特殊标准有些差异

2.5 ESD 静电放电抗扰度测试

设备类型

ESD测试标准

备注

家用电动床

IEC 61000-4-2 / EN 61000-4-2

通用电子设备标准(CE认证适用)

电动医疗床

IEC 60601-1-2

医疗设备专用,比通用标准更严格

出口美国市场

ANSI C63.16(参考IEC 61000-4-2)

FCC认证可能额外要求

测试项目

测试电压

测试次数

判定标准

接触放电

±4 kV(金属部件)

10次/极性

功能短暂异常可接受(B级)

空气放电

±8 kV(绝缘表面)

10次/极性

不允许损坏(D级不合格)

家用电动床(IEC 61000-4-2)

电动医疗床(IEC 60601-1-2)

测试项目

测试电压

测试次数

判定标准

接触放电

±6 kV(金属部件)

10次/极性

不允许功能中断(A/B级)

空气放电

±8 kV(绝缘表面)

10次/极性

生命支持设备需±2kV余量

2.6 电快速瞬变脉冲群抗扰度测试

家用电动床(IEC 61000-4-4)

测试端口

测试电压(kV)

脉冲重复频率(kHz)

测试时间

判定标准

电源端口

±1 kV / ±2 kV

5 kHz / 100 kHz

每极性60s

B级可接受

信号/控制端口

±0.5 kV / ±1 kV

5 kHz / 100 kHz

每极性60s

B级可接受

电动医疗床(IEC 60601-1-2)

测试端口

测试电压(kV)

脉冲重复频率(kHz)

判定标准

电源端口

±2 kV

5 kHz

A级必须满足

信号端口

±1 kV

5 kHz

A级必须满足

注:

A级:设备正常工作,无性能下降(医疗设备必须满足)

B级:短暂异常后自动恢复(家用电动床可接受)

三、行业EMC痛点聚焦

3.1 电动床行业EMC五大痛点问题及对策表

排名

痛点问题

相关标准

典型现象

根本原因

解决方案

1

电机传导骚扰超标

CISPR 11/32

EN 55032

150kHz~30MHz频段测试失败,尤其500kHz~5MHz

电机PWM谐波通过电源线反向传导

 加装π型滤波器(共模扼流圈+X/Y电容)
电机线缆屏蔽并单点接地

2

无线模块辐射骚扰

FCC Part 15

CISPR 32

30MHz~1GHz辐射超标,2.4GHz干扰周边设备

天线布局不当或PCB高频噪声耦合

选用预认证无线模块
天线远离电机,缩短射频走线
增加金属屏蔽罩

3

ESD导致控制板死机

IEC 61000-4-2

GB/T 17626.2

接触±8kV放电后MCU复位,显示屏异常

静电通过缝隙/接口耦合至敏感电路

接口加TVS二极管/ESD防护芯片
非金属面板防静电涂层
结构单点接地设计

4

EFT脉冲群致电源不稳定

IEC 61000-4-4

GB/T 17626.4

±2kV脉冲下电机误动作或重启

电网瞬态噪声穿透电源滤波不足

电源输入级加EFT滤波器(共模电感+TVS)
采用隔离电源模块
软件看门狗机制

5

医疗床辐射抗扰度不足

IEC 60601-1-2

3V/m辐射场中传感器误报或通信中断

信号线未屏蔽或MCU抗干扰设计薄弱

关键信号线用双绞屏蔽线
MCU加金属屏蔽壳
执行EMC风险分析(ISO 14971)

按认证失败频率排序,1 电机传导骚扰和 2 无线辐射占行业问题70%以上

四、EMC创新解决方案

4.1 选用高性能EMC器件

01

选用低噪声、高抗干扰能力的电子器件,如低噪声运算放大器、屏蔽式电感等,降低器件自身产生的电磁干扰,提高电路稳定性

02

在电源输入端和信号传输线路上添加滤波器,如共模滤波器、差模滤波器,有效抑制传导干扰,确保电源和信号纯净

4.2 强化屏蔽与接地措施

对电动床的关键部件,如电机、控制器等,采用金属屏蔽罩进行屏蔽,阻挡电磁辐射泄漏,如将电机用金属罩包裹,减少对周围电路的影响

设计良好的接地系统,确保设备可靠接地,将静电和电磁干扰引入大地;采用多点接地和星型接地相结合方式,降低接地电阻,提高抗干扰效果

合理规划电路布局,将模拟电路与数字电路分开,减少信号干扰。例如,将电机驱动电路与睡眠监测电路隔离,防止电机工作时的电磁干扰影响监测数据准确性

缩短高频信号走线长度,降低电磁辐射,采用多层PCB板,合理分配电源层和地层,提高电路抗干扰能力,如四层PCB板,可有效减少电磁干扰

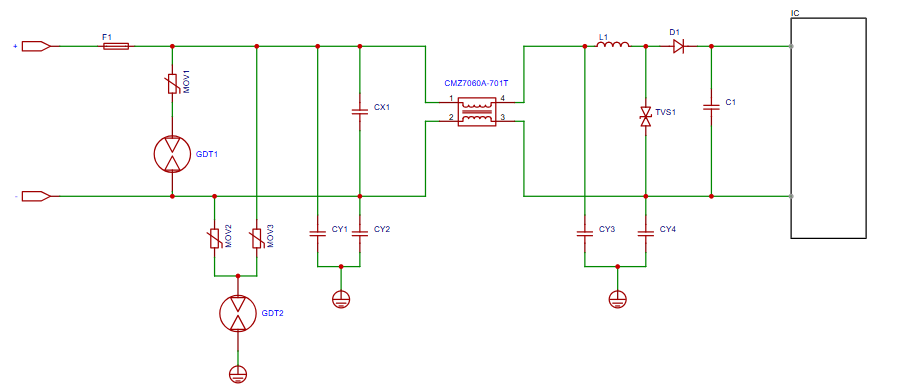

4.3.1 AC电源接口EMC及可靠性设计

4.3.1 AC电源接口EMC及可靠性设计

型号

器件类型

使用位置

作用

封装

2R600L

GDT

电源接口

浪涌,防雷(户外产品,关注续流问题)

2RXXXL

14D561K/14D511K

MOV

电源接口

浪涌,防雷

14D

CMZ/CML

EMI 共模抑制器

电源接口

共模抑制

SMD

4.3.2 12V/24V DC电源接口EMC及可靠性设计

DC 电源接口:用于连接外部 12V/24V DC电源输入, 支持离线使用。

型号

器件类型

使用位置

作用

封装

2R090L

GDT

电源接口

浪涌,防雷(户外产品,关注续流问题)

2RXXXL

20D820K

MOV

电源接口

浪涌,防雷

20D

CMZ7060A-701T

EMI 共模抑制器

电源接口

共模抑制

7060

SMBJ15CA/SMBJ28CA

TVS

电源接口

浪涌,抛负载

SMB

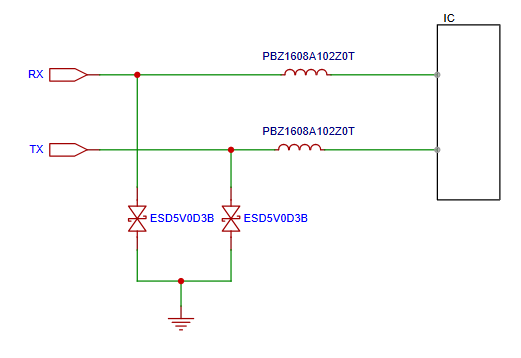

4.3.3 GPIO/ UART/ I2C接口EMC及热插拔可靠性设计

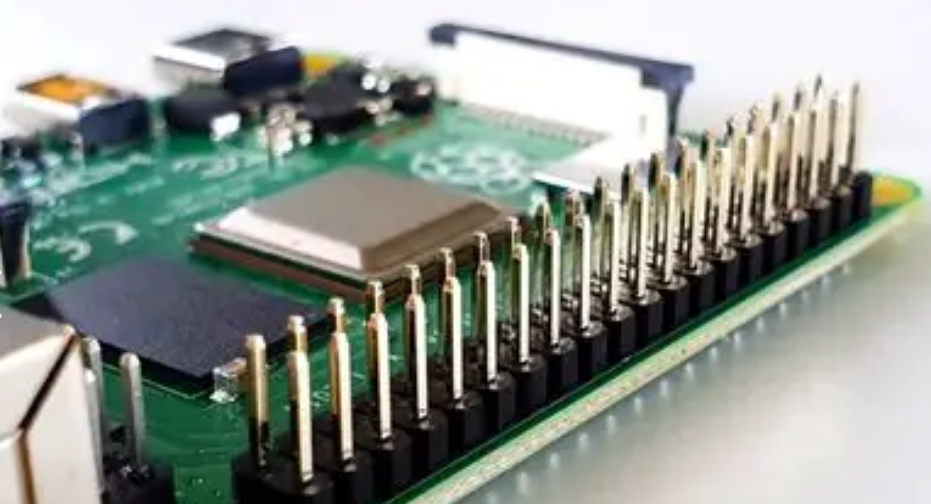

GPIO 接口(通用输入输出):用于连接传感器、执行器等外设,支持自定义编程控制

型号

器件类型

使用位置

作用

封装

ESD5V0D3B

ESD

GPIO接口

浪涌、静电

SOD323

PBZ1608A102Z0T

磁珠

GPIO接口

消除高频干扰

1608

4.3.4 SPI接口EMC及热插拔可靠性设计

SPI 接口:高速串行通信接口,用于连接存储芯片、显示屏等

型号

器件类型

使用位置

作用

封装

ESD0524P

ESD

SPI接口

浪涌、静电

DFN2510

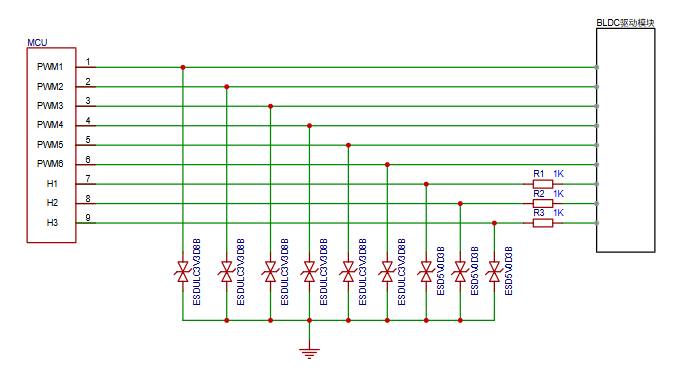

4.3.5 MCU驱动BLDC电机模块

MCU接口: MCU 控制 BLDC(无刷直流电机)通常涉及多种类型的接口,常见的有 PWM 输出接口、霍尔传感器输入接口等;

引脚定义:MCU会输出 6 路 PWM 信号,用于控制三相桥的上下桥臂;另外会有 3 路输入接口接入霍尔传感器信号,以获取电机转子的位置信息实现正确的换向

型号

器件类型

使用位置

作用

封装

ESDULC3V3D8B

ESD

MCU接口

浪涌、静电

SOD882

ESD5V0D3B

ESD

MCU接口

浪涌、静电

SOD323
