直流电机驱动保护方案

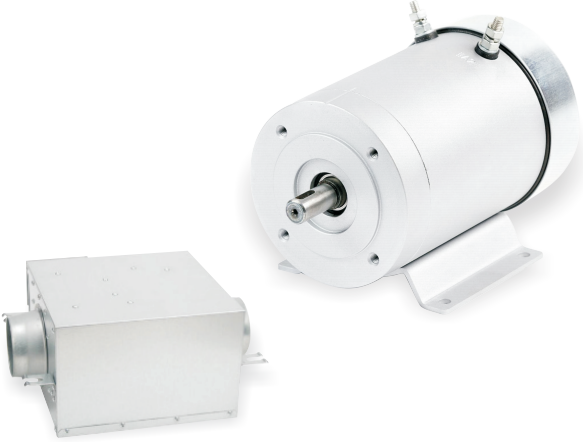

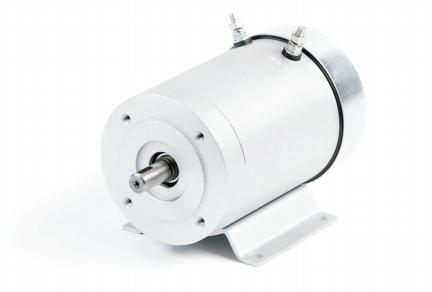

 直流电机

直流电机（direct current machine） 是指能将直流电能转换成机械能或将机械能转换成直流电能（直流发电机） 的旋转电机。

特点

· 起动和调速性能好 ，调速范围广平滑 ，过载能力较强,受电磁干扰影响小；

· 直流电机具有良好的启动特性和调速特性；

· 直流电机的转矩比较大 ；

· 维修比较便宜；

· 直流电机的直流相对于交流比较节能环保；

钕铁硼磁铁（NdFeB magnet） 电机新材料的大量应用 ，无刷电机 BLDC 技术得到大力发展 ，音特电子为产品提高稳定性、地球家园节能降耗深入研究、为无刷电机电子控制提供我们的完整电磁兼容解决方案！

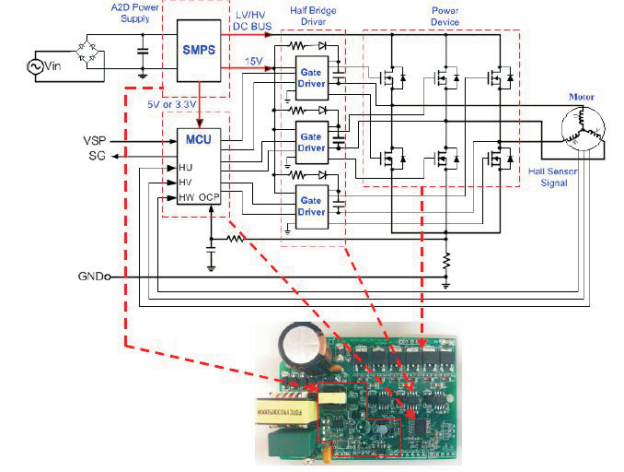

直流电机驱动保护方案

电子控制部分

MCU控制模块

AC转DC模块

Driver驱动

电机

直流电机驱动保护方案

注：Mov和NTC选择需要根据电机功率及使用场景选择

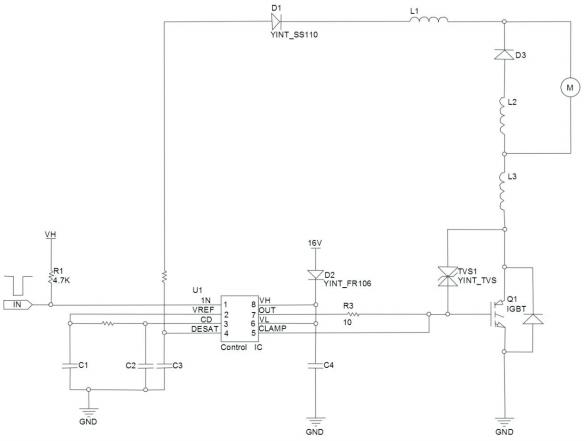

* M7 选择散热优良、VF性能优良器件很重要

VH

OUT

16V

YINT_TVS

4.7k

U1

1 VERF

VH

OUT

IN

8

7

6

5

IN

2

CD TD352

VL

3 DESAT

CLAMP

TD352

OUT

GND

GND GND

直流电机驱动保护方案

注：如果直流母线电压不是太高，可以由单颗TVS完成，如果电压太高，可以由多颗低压IVS串联完成，但要注意抑制串联寄生感抗避免有源钳位时过充电压过高。
