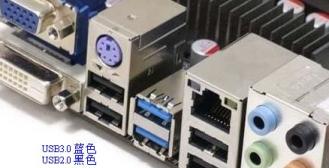

USB3.0 —— 也被认为是 SuperSpeedUSB——为那些与 PC 或音频/高频设备相连接的各种设备提供了一个标准接口。新的 USB 3.0在保持与 USB 2.0的兼容性的同时，还提供了下面的几项增强功能：
● 极大提高了带宽——高达5Gbps全双工（USB2.0则为480Mbps半双工）
● 实现了更好的电源管理
● 能够使主机为器件提供更多的功率，从而实现 USB——充电电池、LED照明和迷你风扇等应用。
● 能够使主机更快地识别器件
● 新的协议使得数据处理的效率更高
针对USB3.0 5G速率的要求，YINT公司设计
ESD0524P DFN-10-2.5x1.0x0.6-0.5 封装， 电容量在0.6PF，超小空间特性,可以满足4路线保护。符合：
标准 | 值 |
IEC 61000-4-2 | (ESD) ±15kV (air), ±12kV (contact) |
IEC 61000-4-5 | (Lightning) 5A (8/20 μs) |
IEC 61000-4-4 | (EFT) 40A (5/50ns) |
Operating Temperature | - 55 to +125 °C |
Storage Temperature | - 55 to +150 °C |
如有更合理方案，敬请联系探讨！
ESD0524P与 ESDSR05 应用典型方案
ESD0524P 器件1脚与10脚之间，铜铂下面是实线，保护是1脚与GND之间的，这样有利于高速数据的信号不容易失真。
管脚Pin 的1 、2 、4 、5 是输入线
管脚Pin 的6 、7 、9 、10是输出线，无内部逻辑连接。
管脚Pin 的3 、8是地线
ESDSR05 器件1脚接GND ，4脚接USB电源VBUS 2脚和3脚分别接D－ 和 D+。
Layout 实际效果图：
ESD0524P
ESDSR05
3000PCS/Reel
3000PCS/Reel
