对于HDMI 1.3 ,仅有0.3PF 的超低电容静电保护设备

HDMI 简介:

高分辨率多媒体接口(HDMI)是一种无压缩的全数字音频/视频接口。它为视频/音频源设备与接收设备间提供了高速接口,如连接DVD机和数字显示器。现在的HDMI硅片的数字信号传输速度可达到

10.2Gbps。电路制造商持续不断地缩小它们的器件中的晶体管、互连和绝缘层的最小尺寸,从而使高速器件的结构更小,最终导致器件在较低的能级也更易于因击穿效应而损坏。

HDMI接口即是一种易受瞬间破坏的外接端口,用于连接用户端或带电电缆。HDMI接口的内部ESD保护不足以使图像芯片免受破坏。为了确保该端口的性能,消费电子制造商们需要加强HDMI端口的ESD性能,即如何在满足 HDMI兼容性测试规范(CTS)的信号完整性和阻抗要求的同时,根据全球认同的ESD标准

IEC61000-4-2硬化HDMI端口。

ESD 简介:

ESD 是代表英文ElectroStatic Discharge 即"静电放电"的意思。ESD 是本世纪中期以来形成的以研究静电的产生与衰减、静电放电模型、静电放电效应如电流热(火花)效应(如静电引起的着火与爆炸)及和电磁效应(如电磁干扰)等的学科。在高速接口电路设计中,对静电放电的电磁场效应如电磁干扰(EMI)及电磁兼容性(EMC) 问题越来越重视。这种突然放电可能是由于直接接触或静电场的产生而引起的。尽管ESD 对人体的伤害并不多见,但对敏感电子器件却是致命的。HDMI 图像芯片采用几何尺寸非常小的硅片制造,对ESD非常敏感。大多数这类图像芯片内部均集成了ESD 保护;但是,这种措施仅能提供受控制造环境中的保护[1] 。在现实世界中,用户经常接触像HDMI 这类接口,因此会引起ESD 。IEC61000-4-2 标准中定义了各种破坏程度。当人在地毯上行走时,累积电压15KV 是很常见的。ESD 容易损坏甚至摧毁内部集成电路。

ESD0524P for HDMI

IEC61000-4-2 标准参考人体模型(HBM),效仿人体的各种ESD 现象。IEC61000-4-2 分为四种测试程度,消费电子一般根据IEC61000-4-2 规范的第四级测试:8KV 接触和15KV空气。尽管ESD 脉冲持续时间短,其电压和电流幅度足以破坏敏感的IC。该标准相关的波形如下图

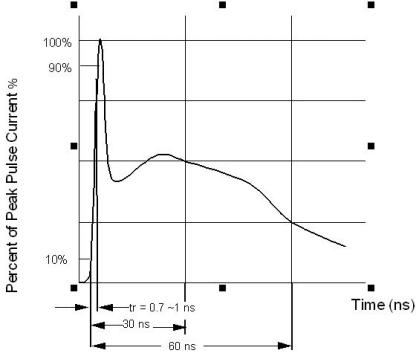

Figure 1 ESD pulse waveform according to IEC 61000-4-2

3 . HDMIESD保护要求

— 非常高的二极管开关速度(纳秒级)和超低线电容(<1pF)可以确保信号完整性; — 经受若干次ESD 冲击之后,ESD 保护性能没有退化;

— 即使经过几百次ESD 放电之后,泄漏保持为低;

— 以小的占位面积实现最高的集成度;

— PCB 层面的RF 布线优化封装;

— 完全符合HDMI 1.3 规范要求;



可以直接使用于2对100欧的差分阻抗信号线 ,无论它的板式 ,层数,厚度以及电路板的材质 ,对于促进高速快效电路设计,ESD0524P 这种小型无铅且只有0.5mm间矩封装 非常适合于流线布局 ,这种紧密间矩的封装设计 可以帮助减小布线的不连续性及增加共模噪声抑制 。

对于流线型高速信号线设计 和满足信号线阻抗要求 ,ESD0524P 的特殊设计 提供了ESD 的4线保护要求 ,符合IEC61000-4-2 ESD标准(±8KV CONTACT ESD 和 ±15KV Air ESD) , 同时提供卓越的嵌位电压特性 ,减少HDMI芯片的过压应力 ,提高HDMI 整体系统的可靠性 !

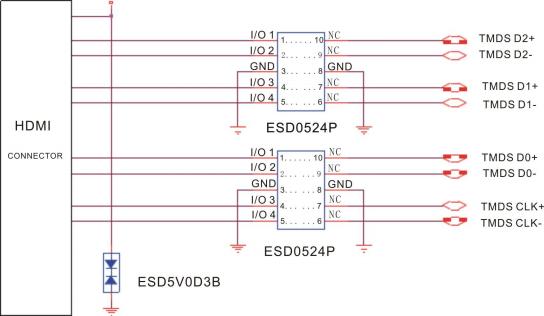

Figure 2 Flow-through layout of YINT‘S ESD0524P for HDMI Applications

测试结果和建议 :

这种低电容 ,低嵌位电压 ,和低操作电压 ,再加上它的独特封装设计 ,使它成为一个卓越的HDMI应用保护装置 ,ESD0524P ’S TDR and eye pattern performance Figure 3 、Figure 4

respectively, show the TDR results on 4-layer and 2-layer HDMI evaluation boards. Both results show that the TDR has met, and is well within, the HDMI CTS requirement (100 Ohm ± 15% for differential impedance).

Figure 3: ESD0524P 4-Layer HDMI TDR Result

Figure 4: ESD0524P 2-Layer HDMI TDR Result

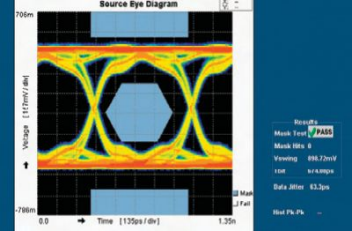

Figure 5: ESD0524P HDMI Eye Pattern Result (1.48Gbps)

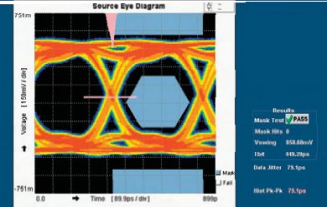

Figure 6: ESD0524P HDMI Eye Pattern Result (2.25Gbps)

Absolute Maximum Ratings

Parameter

Symbol

Value

Units

Peak Current (tp =8/20 μs)

PPK

150

W

Peak Current (tp =8/20 μs)

IPP

5

A

IEC61000-4-2 (Contact)

VESD

12

kV

IEC61000-4-2 (Air)

VESD

15

kV

Lead Soldering Temperature

TL

260 (10 sec)

°C

Operating Temperature

TJ

-50 to + 125

°C

Storage Temperature Range

TSTG

-50 to + 150

°C

Electrical Characteristics (T =25 °C)

Parameter

Symbol

Conditions

Min.

Typ.

Max.

Units

Reverse Stand-off Voltage

VRWM

Any I/O pin to ground



5

V

Reverse Breakdown Voltage

VBR

It = 1mA

Any I/O pin to ground

6



V

Reverse Leakage Current

IR

VRWM =5.0V, T=25℃ Any I/O pin to ground



1

μA

Clamping Voltage

VC

IPP = 1A, tP = 8/20μs Any I/O pin to ground


8.5

12

V

Junction Capacitance

CJ

VR=0V, f = 1MHz

Between I/0 pins


0.35


pF



DFN-10-2.5*1.0*0.6-0.5 (1)

DFN-10-2.5*1.0*0.6-0.5 (2)
